El modelo de dispersión atmosférica CALPUFF se basa en campos meteorológicos tridimensionales en cuadrícula para simular el transporte, la dispersión y la deposición de contaminantes. Estos campos meteorológicos pueden generarse mediante el preprocesador meteorológico CALMET o derivarse directamente de modelos meteorológicos de pronóstico.

Comprender estos datos meteorológicos suele ser tan importante como interpretar las predicciones de concentración resultantes. CALPUFF View incluye una herramienta que permite generar rosas de los vientos, lo que facilita el análisis de los patrones de viento en cualquier punto del dominio de modelado. La herramienta también puede extraer otras variables meteorológicas, como la temperatura y la altura de la capa de mezcla, para su posterior análisis.

Siga estos pasos para crear una rosa de los vientos personalizada con CALPUFF View:

Paso 1: Inserte un archivo CALMET.DAT en su proyecto de CALPUFF View. Si ejecuta CALMET dentro de la aplicación, el archivo se cargará automáticamente en su configuración de CALPUFF. Para archivos CALMET.DAT generados fuera de CALPUFF View, vaya a la configuración de Meteorological/Landuse del Asistente de CALPUFF y haga clic en el botón Add File.

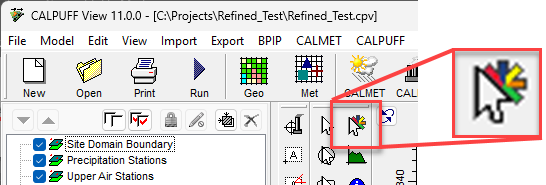

Paso 2: Seleccione la herramienta rosa de los vientos (Wind Rose Tool) en la barra de herramientas de anotación Annotation Toolbar.

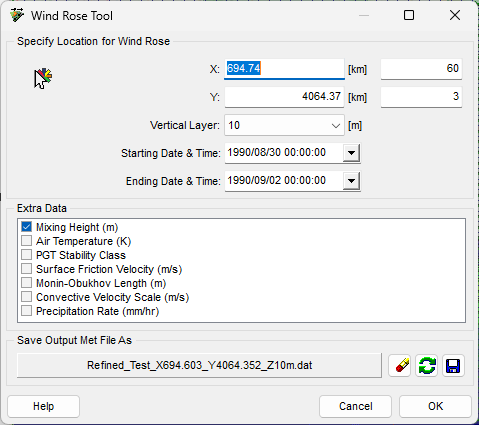

Paso 3: Haga clic con el botón izquierdo del ratón en el área de dibujo, en la ubicación donde desea generar la rosa de los vientos. Se mostrará el cuadro de diálogo de la herramienta Wind Rose Tool.

Las coordenadas X e Y y los números de celda de la cuadrícula de la ubicación seleccionada se muestran en el panel Specify Location for Wind Rose. Puede modificar estos valores cuando lo desee. También puede cambiar la capa vertical, la hora de inicio y la hora de finalización que se extraerán.

Paso 4: Bajo Extra Data, seleccione los parámetros meteorológicos adicionales que desee extraer del archivo CALMET.DAT. Si bien estos parámetros no se muestran en la rosa de los vientos, se escriben en el archivo de series temporales de salida (*.dat) en formato de texto ASCII, desde donde se pueden leer y analizar.

Paso 5: El panel Save Output Met File As muestra un nombre y una ubicación predeterminados para el archivo de datos generado. Puede modificar el nombre o la ubicación predeterminados según lo desee. El archivo de salida contiene datos de series temporales extraídos de la celda de la cuadrícula y la capa vertical seleccionadas dentro del archivo CALMET.DAT.

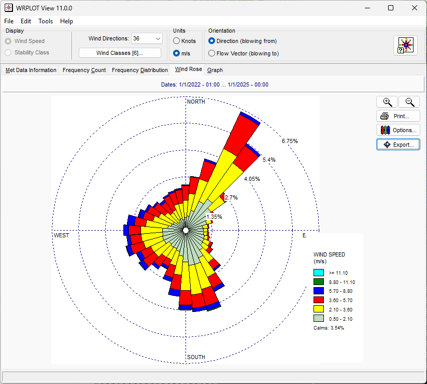

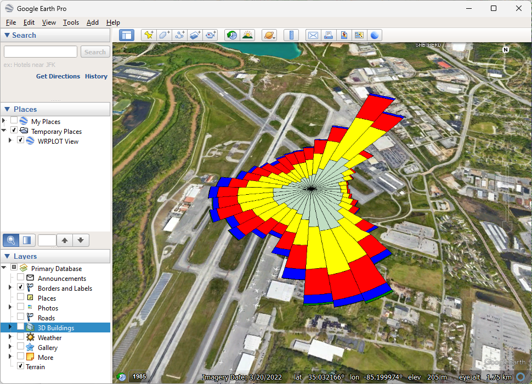

Paso 6: Una vez generado, el archivo de datos de salida se muestra automáticamente como una rosa de los vientos en WRPLOT View. Además de la rosa de los vientos gráfica, WRPLOT View ofrece distribuciones de frecuencia tabulares, gráficos de distribución del viento y la posibilidad de exportar la rosa de los vientos a Google Earth.
