Datos de terreno personalizados en AERMOD View
- Detalles
- Categoría: Lakes
- Visto: 166
AERMAP es el programa de preprocesamiento de terreno que permite incorporar elementos del terreno en los análisis de modelado de dispersión del aire realizados con el sistema de modelado de dispersión AERMOD. De forma nativa, AERMAP lee dos tipos de datos de terreno:
- Archivos del conjunto de datos de elevación nacional (NED) del Servicio Geológico de los Estados Unidos (USGS) en formato de imagen GeoTIFF
- Mosaicos del modelo digital de elevación (DEM) del USGS en formato ASCII
Debido a que estos formatos están principalmente regionalizados para cubrir los Estados Unidos, Lakes Software ha añadido compatibilidad con varios otros formatos de archivos de terreno para que los usuarios globales tengan múltiples opciones para procesar elevaciones. Junto con la función de descarga de datos automatizada de WebGIS, los usuarios de AERMOD View tienen acceso a datos gratuitos de alta resolución independientemente de su ubicación.

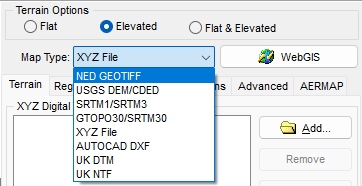

Lista de formatos de archivos de terreno admitidos por AERMOD View
Un formato de archivo de terreno único compatible con AERMOD View es un archivo XYZ simple. Este formato de archivo brinda a los usuarios la oportunidad de importar elevaciones personalizadas que de otro modo serían difíciles de incorporar al modelo. Esto podría incluir áreas donde las elevaciones se han modificado o no están representadas adecuadamente con otros formatos debido a cambios recientes.
A continuación se presentan algunos consejos e instrucciones sobre el uso de archivos XYZ en Terrain Processor.
Formato XYZ
Los archivos XYZ pueden estar delimitados por comas o espacios y deben organizarse en formato de columnas y filas.
- La primera columna debe contener la coordenada X del punto.
- La segunda columna debe contener la coordenada Y del punto.
- La tercera columna debe contener la elevación del terreno para la ubicación especificada.
- Cada fila debe contener solo un punto.
- Las unidades pueden ser metros o kilómetros.
Al utilizar archivos XYZ, tenga en cuenta que el archivo debe cubrir toda la extensión para ser procesado con AERMAP.
Muestra de datos XYZ
Uso de archivos XYZ
Una vez generado el archivo XYZ, utilizar el archivo en AERMOD View es muy sencillo.
- Abra el procesador de terreno (Terrain Processor)
- Seleccione el archivo XYZ como tipo de mapa
- Haga clic en el botón Add y seleccione el archivo XYZ
- Seleccione cualquier otra opción relevante para ejecutar AERMAP
- Haga clic en el botón Process + Run AERMAP para ejecutar

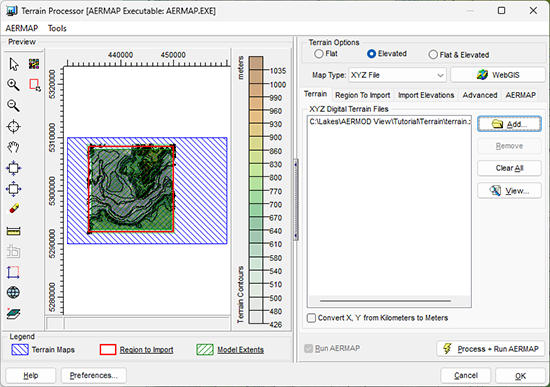

Ejemplo de archivo XYZ en el procesador de terreno de AERMOD View

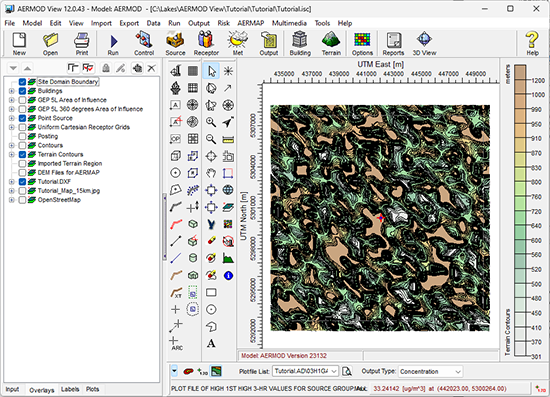

Al completar con éxito AERMAP, los contornos del terreno se mostrarán en la pantalla principal de la aplicación.
