Webinar - Taller: Introducción práctica al modelado AC/DC con COMSOL Multiphysics
INTRODUCCIÓN
La simulación de campos eléctricos, magnéticos y electromagnéticos en aplicaciones estáticas y de baja frecuencia se encuentra presente en el diseño, estudio y optimización de condensadores, inductores, aislantes, bobinas, motores, actuadores, sensores, sistemas y dispositivos RFID, etc.
La combinación de COMSOL Multiphysics y su módulo AC/DC nos permite analizar y modelar estos dispositivos y sistemas electromagnéticos. Con sus herramientas especializadas es posible extraer los diferentes parámetros de interés, como la resistencia, capacitancia, inductancia, impedancia... así como las fuerzas y torsiones electromagnéticas resultantes.
En esta sesión, a través de un caso de estudio práctico, aprenderá a importar geometrías complejas, definir materiales con precisión, configurar la física del problema, realizar un mallado y llevar a cabo la simulación para obtener resultados significativos.
Podrá reproducir, paso a paso en su propio equipo, el modelo propuesto utilizando el software COMSOL Multiphysics (consulte los requisitos de sistema) y una licencia temporal que Addlink Software Científico facilitará a los asistentes.
OBJETIVOS
- Introducir a los participantes en el módulo AC/DC de COMSOL Multiphysics.
- Capacitar a los participantes en el modelado de sistemas eléctricos y magnéticos utilizando el software COMSOL Multiphysics.
- Explorar el proceso de modelado desde la importación de geometrías hasta la obtención de resultados.
DOCUMENTACIÓN
Para descargar la documentación debe estar identificado en este sitio web y registrado en este evento.
Descripción del evento
Inicio | 29-02-2024, 10:00 (Europa\Madrid) |
Clausura | 29-02-2024, 12:00 (Europa\Madrid) |
Cierre inscripción | 29-02-2024, 18:00 (Europa\Madrid) |
Disponibles | 7 |
Lugar | Online |
Requisitos y configuración
El audio del seminario se ofrece por VoIP, por lo que será necesario que el equipo que utilice para participar en el seminario disponga de altavoces o auriculares.
Le recomendamos que compruebe la conectividad del equipo que utilizará para asistir al seminario, los reproductores multimedia y que lea el documento instrucciones y recomendaciones para los asistentes para su óptimo seguimiento. Si desea ahorrar tiempo en el acceso al webinar, configure el gestor de eventos antes del día de su realización.
Consulte los requisitos mínimos de sistema para participar en nuestros webinars.
Si no puede asistir...
Si no puede asistir y está interesado en este webinar, regístrese y le facilitaremos en un plazo de 24h a 72h un enlace para que pueda ver en diferido la grabación que realizaremos.
Requisitos
NOTA IMPORTANTE: Para aprovechar el taller se recomienda disponer de COMSOL Multiphysics instalado en su equipo. Addlink Software Científico le facilitará el software COMSOL Multiphysics (consulte los requisitos de sistema) y una licencia temporal para que pueda utilizarla durante el taller y evaluar el software en los días posteriores.
Agendas

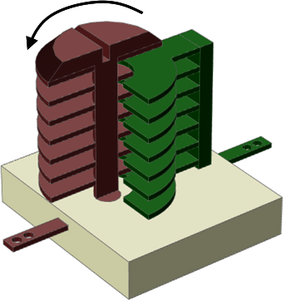

Condensador de corte (Trimmer Capacitor)Los condensadores de corte se utilizan a menudo en aplicaciones de alta frecuencia, por ejemplo para la sintonización de frecuencia de filtros de RF y microondas. Un condensador de corte tiene una capacitancia variable. Una forma de conseguirlo es utilizar electrodos paralelos con un área de solapamiento variable. En este ejemplo, la capacitancia puede cambiarse girando un electrodo con un destornillador. Normalmente, se desea una respuesta angular lineal. Módulos utilizados: COMSOL AC/DC Module y COMSOL MEMS Module. |
|
Circuito calefactor (Heating Circuit)Los pequeños circuitos calefactores se utilizan en muchas aplicaciones. Por ejemplo, en procesos de fabricación, calientan fluidos reactivos. El dispositivo de este ejemplo de tutorial consiste en una capa eléctricamente resistiva depositada sobre una placa de vidrio. La capa produce un calentamiento Joule cuando se aplica un voltaje al circuito, lo que provoca una deformación estructural. Las propiedades de la capa determinan la cantidad de calor producida. Este ejemplo multifísico simula la generación de calor eléctrico, la transferencia de calor y las tensiones y deformaciones mecánicas de un dispositivo de circuito de calefacción. Módulos utilizados: COMSOL AC/DC Module, COMSOL Heat Transfer Module y COMSOL Structural Mechanics Module. |
|

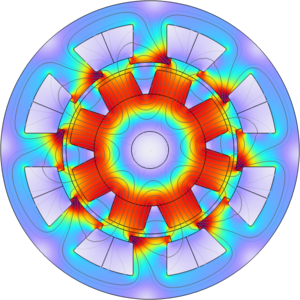

Generador en 2D (Generator in 2D)En este modelo, un rotor con imanes permanentes y un material magnético no lineal gira dentro de un estator del mismo material magnético. La tensión generada en los devanados alrededor del estator se calcula en función del tiempo. COMSOL Multiphysics modela la rotación con ensamblajes y pares de identidad. La no linealidad del material magnético también se tiene en cuenta mediante una función de interpolación. Módulos utilizados: COMSOL AC/DC Module. |
|

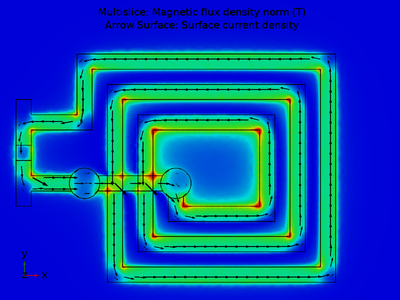

Bobina PCB plana (Planar PCB Coil)Este modelo muestra cómo calcular la resistencia y la inductancia de una bobina PCB plana en régimen estacionario. Módulos utilizados: COMSOL AC/DC Module. |
