COMSOL LiveLink for Inventor 6.4
DESCRIPCIÓN
LiveLink™ for Inventor® proporciona una integración perfecta entre el CAD y la simulación. Establece una conexión asociativa entre las dos aplicaciones de modo que un cambio de una característica en el modelo CAD automáticamente actualiza la geometría en COMSOL Multiphysics, mientras que retiene la configuración de las físicas. Todos los parámetros especificados en Autodesk® Inventor® pueden enlazarse interactivamente con la geometría de simulación. Esto permite realizar simulaciones multifísicas que involucren barridos paramétricos y optimización de los diseños directamente desde el programa de CAD.
LiveLink™ for Inventor® incluye todas las funcionalidades de CAD Import Module. Esto permite importar y limpiar (defeature) de los principales paquetes CAD.
VERSIONES
6.4
NOVEDADES
6.4 añade compatibilidad con los formatos de archivo CAD más recientes y permite previsualizar ensamblajes CAD en la ventana de gráficos.
Importación de archivos CAD actualizada
La función de importación de archivos CAD ahora es compatible con las últimas versiones de todos los formatos de archivo compatibles. Para obtener una lista completa de los formatos de archivo CAD compatibles, visite la sección Read from File de la CAD specification chart.
Vista previa 3D de ensamblajes CAD
Seleccionar componentes específicos para importar desde un ensamblaje CAD ahora es más fácil gracias a la nueva función de vista previa 3D en la ventana Graphics. Esta función de vista previa está disponible al importar ensamblajes CAD guardados en los formatos de archivo de Inventor®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER® y SOLIDWORKS®.
Vista previa 3D de un módulo de transistor bipolar de puerta aislada (IGBT) en la ventana de gráficos. Las selecciones de modelo resaltadas (azul) reflejan los componentes seleccionados para importar en la sección "Componentes de ensamblaje para importar" de la configuración de importación.
Nuevos modelos tutoriales
Creating Modeling Domains Around a CAD Geometry
Este modelo de tutorial demuestra cómo crear dominios para modelar alrededor de un ensamblaje CAD importado y cómo utilizar las herramientas de eliminación para eliminar detalles geométricos.
Autodesk, el logotipo de Autodesk e Inventor son marcas comerciales o marcas registradas de Autodesk, Inc. y/o sus subsidiarias y/o filiales en EE. UU. y/o en otros países. NX es una marca comercial o marca registrada de Siemens Industry Software Inc., o sus subsidiarias o filiales, en Estados Unidos y en otros países. PTC, Creo, Creo Parametric y Pro/ENGINEER son marcas comerciales o marcas registradas de PTC Inc. o sus subsidiarias en EE. UU. y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp.
6.3
NOVEDADES
La versión 6.3 presenta varias mejoras para un manejo más eficiente de la geometría. Estas actualizaciones incluyen compatibilidad con los últimos formatos de archivos CAD, la capacidad de obtener una vista previa de los árboles de ensamblaje para la importación selectiva de componentes y la limpieza automática de la geometría para la preparación de la malla. Además, la herramienta Detect Interferences se ha actualizado para ofrecer una detección de huecos mejorada con una tolerancia de huecos personalizable.
Importación de archivos CAD actualizada
La función de importación de archivos CAD ahora admite las últimas versiones de todos los formatos de archivo compatibles. Además, ahora es posible importar archivos de Inventor® en sistemas operativos Linux® compatibles con procesadores Intel® de 64 bits. Para obtener una lista completa de los formatos de archivos CAD compatibles, visite la sección Read from File, CAD del cuadro de especificaciones CAD.
Vista previa del árbol de ensamblajes de ensamblajes CAD
Al importar ensamblajes CAD desde los formatos de archivos Inventor®, ahora es posible obtener una vista previa del árbol de ensamblajes y seleccionar componentes específicos para importar.
Actualizaciones de la herramienta de detección de interferencias
La herramienta Detect Interferences ahora permite especificar una tolerancia de espacio independiente, lo que mejora la detección de espacios y, al mismo tiempo, busca otros tipos de interferencias. Además, se han añadido nuevas opciones para seleccionar qué tipos de interferencias detectadas se mostrarán en la lista Interfering Faces. Estas opciones incluyen Mostrar intersecciones Show intersections, Show touches, Show gaps, y Show containments.
La ventana Tools para Detect Interferences con las nuevas opciones de visualización para elegir el tipo de interferencias a mostrar en la lista.
Limpieza automática de geometría
Ahora es posible detectar y eliminar automáticamente los pequeños detalles y los huecos en la geometría, lo que simplifica la geometría para fines de mallado y reduce el tamaño de la simulación. El proceso automático identifica pequeñas características como caras de astillas, bordes cortos, huecos estrechos y dominios delgados, que luego se eliminan para preparar el modelo para el análisis. Para un mayor control, el Cleanup Wizard opcional permite ajustar los tamaños de los detalles y seleccionar operaciones de limpieza.
La función Geometry Cleanup puede modificar automáticamente las tolerancias booleanas, añadir una operación Remove Details y aprovechar la funcionalidad del módulo CAD Import Module o Design Module, según las características detectadas y las licencias disponibles. La función de limpieza de geometría se muestra en los modelos tutoriales Electrical Heating in a Busbar Assembly, Geometry Cleanup on a Wheel Rim Geometry, y Importing and Meshing a PCB Geometry from an ODB++ Archive. Téngase en cuenta que las características más avanzadas de la función de limpieza de geometría requieren una licencia para el CAD Import Module, Design Module o los productos LiveLink™ para CAD. Para obtener más detalles, consulte la tabla de especificaciones de CAD.
Operaciones virtuales
El kit de herramientas de operaciones virtuales ahora incluye la operación Merge Faces, que fusiona caras y elimina espacios o regiones entre las superficies seleccionadas. Al utilizar alguno de los módulos CAD Import Module, Design Module o los productos LiveLink™ para CAD, la operación también puede fusionar caras de diferentes tamaños y formas creando automáticamente las impresiones necesarias. La operación Merge Faces también está integrada en el nuevo proceso Geometry Cleanup.
|
|
|
|
Fusionar las caras seleccionadas (izquierda, azul) de los lados opuestos de un espacio para colapsar la región entre ellas (derecha). |
|
Autodesk, el logotipo de Autodesk e Inventor son marcas comerciales registradas o marcas comerciales de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en los EE. UU. y/o en otros países. Intel es una marca comercial de Intel Corporation en los EE. UU. y/o en otros países. Linux es una marca comercial registrada de Linus Torvalds en los EE. UU. y en otros países. Mentor Graphics Corporation brindó soporte para la implementación del formato ODB++ de conformidad con los Términos y condiciones generales de la asociación para el desarrollo de soluciones ODB++ (https://odbplusplus.com/design/terms-of-use/).
6.2
NOVEDADES
Nomenclatura mejorada de objetos geométricos
Al sincronizar ensamblajes CAD entre Inventor® y COMSOL Multiphysics®, los nombres de los objetos sincronizados en el modelo COMSOL ahora se derivan de los nombres de los componentes en el ensamblaje CAD. Los nombres de los objetos se pueden ver dentro de la ventana Selection List, lo que hace que sea mucho más fácil reconocer e interactuar con las piezas del ensamblaje después de la sincronización.

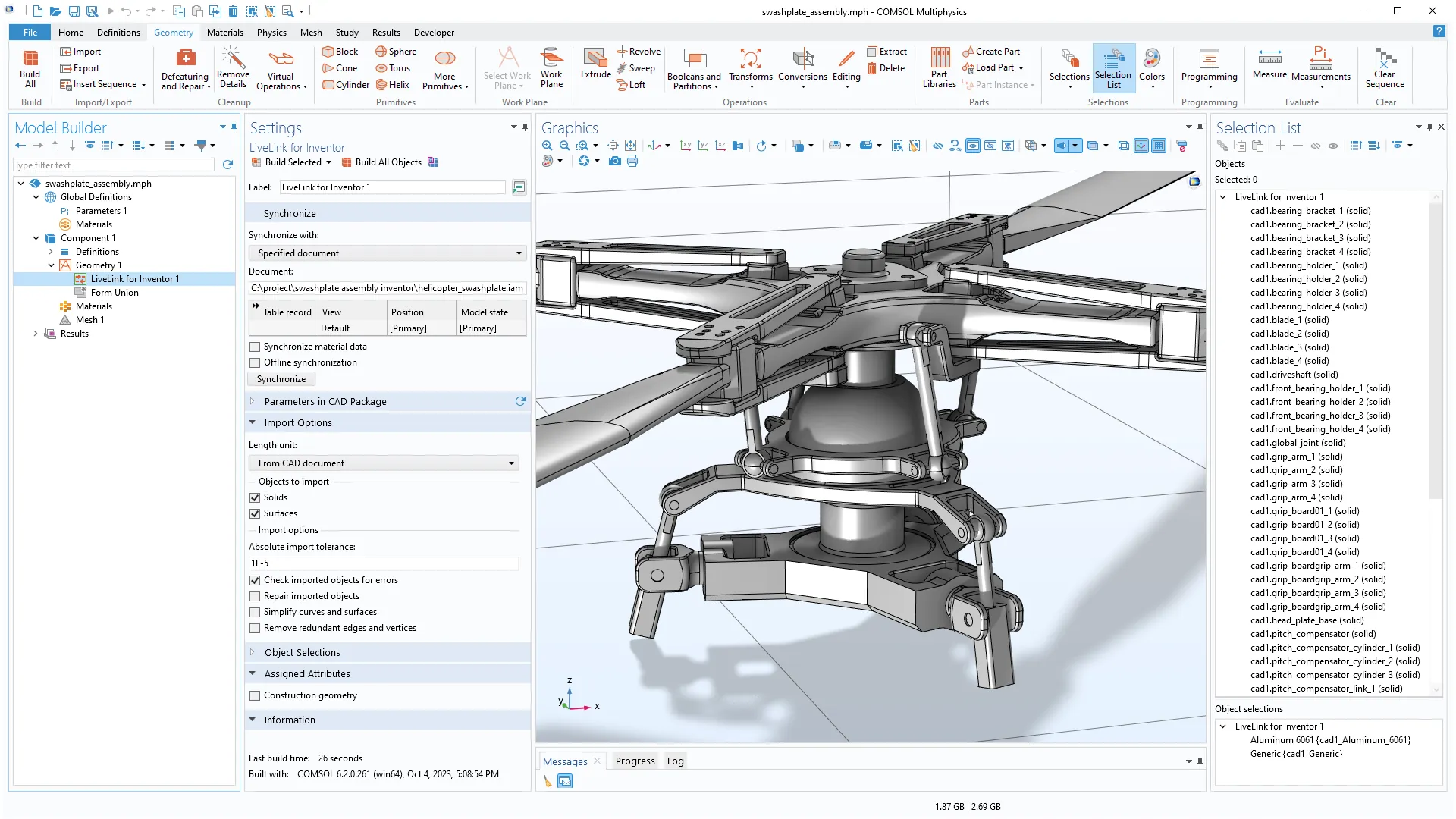

La geometría sincronizada del diseño de un plato cíclico de helicóptero. Los componentes del ensamblaje CAD de Inventor® son reconocibles en los nombres de los objetos que se muestran en la ventana Selection List en el lado derecho de la interfaz de usuario.
Selección mejorada de componentes
Ahora está disponible una ventana de Component Selection en la interfaz de usuario de Inventor® para seleccionar componentes de ensamblaje para su sincronización con COMSOL Multiphysics®. Anteriormente, desactivar la visibilidad de los componentes impedía que se sincronizaran. El uso de la nueva ventana Component Selection brinda la capacidad de controlar qué componentes del ensamblaje sincronizar, sin la necesidad de cambiar la visibilidad del componente en la interfaz de usuario del software CAD.
Selección de aristas mejorada para caras de tapa
La funcionalidad Cap Faces ahora incluye una nueva casilla de verificación Group adjacent edges en la ventana Settings. Esta función se puede habilitar para seleccionar automáticamente todos los bordes en un bucle al hacer clic en un arista.
Importación de archivos CAD actualizada
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Además la importación del formato de archivo SOLIDWORKS® ahora está disponible en un sistema operativo Linux® con un procesador Intel® de 64 bits. La lista de formatos actual de archivos CAD compatibles puede consultarse aquí.
Autodesk, el logotipo de Autodesk e Inventor son marcas comerciales registradas o marcas comerciales de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en EE. UU. y/u otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. Intel es una marca comercial de Intel Corporation en los EE. UU. y/u otros países. Linux es una marca registrada de Linus Torvalds en EE. UU. y otros países.
6.1
NOVEDADES
La versión 6.1 incluye una nueva ventana de vista previa de parámetros solicitados (Requested Parameters Preview), la capacidad de simplificar curvas y superficies en geometría importada y la importación de archivos CAD actualizados para admitir las versiones de archivos CAD más recientes.
Vista previa de geometría para sincronización sin conexión
Con la versión 6.1 de LiveLink™ for Inventor®, la ventana Synchronize Offline en la interfaz de usuario del software CAD ahora incluye un botón para obtener una vista previa de la geometría para las combinaciones de parámetros en el archivo de solicitud de sincronización. Esta funcionalidad ofrece un botón Build, que calcula automáticamente el diseño para el valor del parámetro seleccionado. Puede utilizarse este botón para ver cada diseño y comprobar que las geometrías válidas se guardan en el archivo de sincronización.

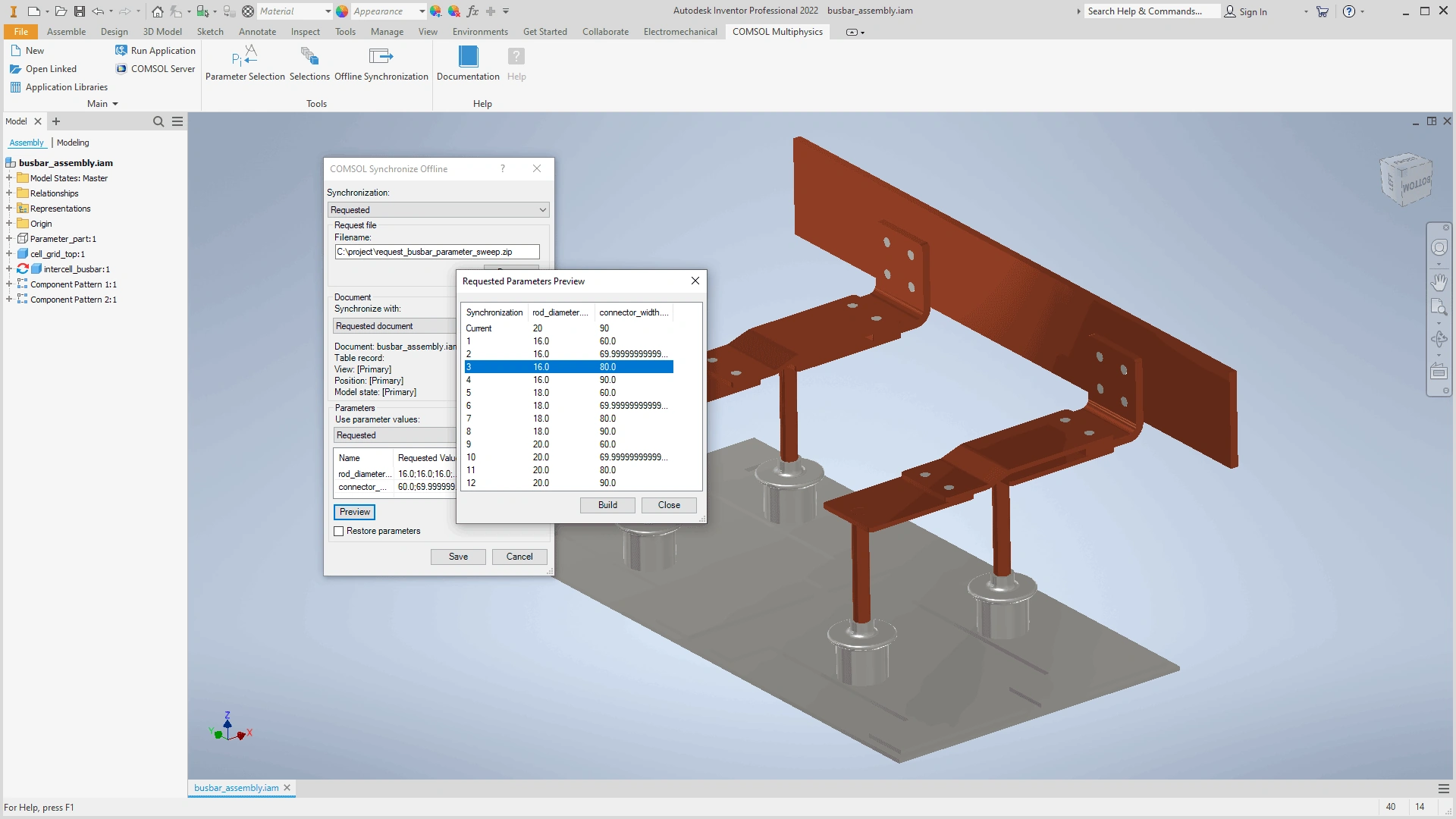

La ventana de vista previa de parámetros solicitados dentro de la interfaz de usuario de Inventor® permite calcular el diseño para los valores de los parámetros en un archivo de solicitud de sincronización.
Simplificación de curvas y superficies
La configuración de Import para archivos CAD 3D ahora incluye una opción Simplify curves and surfaces que se puede usar para simplificar la representación matemática de las entidades geométricas importadas. Por ejemplo, las curvas spline se pueden convertir en curvas rectas o circulares dedicadas. La importación de objetos con esta opción puede mejorar el rendimiento y la confiabilidad de las operaciones geométricas posteriores.
La importación de un modelo de ensamblaje de freno mediante la nueva opción Simplify curves and surfaces convierte, cuando corresponde, la representación matemática subyacente de bordes y caras en una forma analítica más simple.
Importación de archivos CAD actualizados
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Puede encontrar una tabla con las especificaciones de formatos aquí.
Autodesk, el logotipo de Autodesk e Inventor son marcas registradas o marcas comerciales de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en EE. UU. y/o en otros países.
6
NOVEDADES
La versión 6.0 ofrece una nueva funcionalidad de sincronización sin conexión, mejoras en la herramienta Detectar Interferencias, y se ha actualizado la importación de archivos CAD para soportar las más recientes versiones de archivos CAD.
Sincronización fuera de línea
La nueva funcionalidad de Sincronización sin conexión permite la sincronización entre COMSOL® y LiveLink™ for Inventor® cuando se instalan en equipos diferentes. Esto es útil en organizaciones donde los dos paquetes de software diferentes son utilizados por diferentes personas. Utilizando el complemento de LiveLink™ en el interior de LiveLink™ for Inventor®, se puede guardar un archivo de sincronización, que puede contener una o varias versiones de la geometría. Luego se puede cargar este archivo de sincronización con la funcionalidad LiveLink™ en un modelo COMSOL, como para calcular barridos paramétricos.
La sincronización sin conexión está disponible en todos los sistemas operativos compatibles con el software COMSOL®. Además de ser instalado por el instalador de COMSOL®, el LiveLink™ add-in también se instalará por el instalador gratuito COMSOL Client, disponible para su descarga desde la web de COMSOL. La instalación del complemento LiveLink™ con el instalador de COMSOL Client habilita la funcionalidad para preparar diseños para sincronización, guardar archivos para sincronización sin conexión y ejecutar aplicaciones de simulación que sincronizan geometría.
Funcionalidad Proyección
La nueva función Proyección , que se encuentra en la pestaña Geometría en 2D o en la pestaña Plano de trabajo para planos de trabajo en 3D, se puede utilizar para proyectar objetos y entidades 3D, como caras, aristas y vértices, en planos de trabajo y geometrías 2D. Puede aprovechar el objeto de curva que resulta de la proyección en otras operaciones de geometría, por ejemplo, como un objeto de construcción que ayuda a crear otros objetos de geometría, o para convertirlo en un objeto sólido para configurar una simulación.
La función Projection 1, resaltada en la secuencia de geometría de arriba, proyecta los objetos resaltados en el plano de trabajo, de modo que se puedan usar al crear el boceto de los canales de enfriamiento en esta geometría de un motor de imanes permanentes.
Visualización mejorada para la herramienta de detección de interferencias
La herramienta Detectar interferencias se ha mejorado para presentar y visualizar mejor las interferencias entre objetos geométricos. Ahora puede utilizarse la casilla de verificación Agrupar por objeto para clasificar las interferencias detectadas por objeto. Anteriormente, la lista estaba ordenada por el tipo de interferencia. A medida que se selecciona una interferencia de la lista, el nuevo valor predeterminado es visualizar solo los objetos que participan en la interferencia en la ventana Gráficos; los demás objetos se ocultan automáticamente. También están disponibles otras opciones de visualización, por ejemplo, para mostrar solo las caras que interfieren.
Importación y exportación de archivos CAD actualizados
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Para ver una lista actual de los formatos de archivo CAD admitidos, consulte las secciones Read from File, CAD and Write to File en la tabla de especificaciones CAD.
Nuevo modelo tutorial
Stress Analysis of a Pipe Fitting from a CAD File
Este modelo tutorial muestra la configuración de un análisis de tensión axisimétrica 2D, a través del contacto, de un accesorio de tubería roscada 3D. La simulación se realiza en la geometría 2D que es la sección transversal del diseño 3D sincronizado del accesorio de tubería. Las selecciones definidas en la geometría dentro de Inventor® se transfieren automáticamente al componente 3D mediante la sincronización y desde allí al componente 2D mediante la operación de sección transversal. La distribución de tensión de von Mises se muestra en 3D en un gráfico de revolución.
5.6
NOVEDADES
Detectar interferencias
La herramienta Detectar interferencias, añadida al menú Suprimir y reparar, puede detectar interferencias entre objetos. Esta herramienta admite objetos sólidos y de superficie como entrada y detecta intersecciones, toques, espacios y contención. Puede verse esta característica demostrada en el modelo tutorial "Creating a Fluid Domain Inside a Solid Structure".
Se detectan varias intersecciones, toques y huecos en este ensamblaje CAD importado, incluyendo información sobre los objetos y las caras involucradas en las interferencias. Los espacios se enumeran junto con la distancia del espacio, y el botón Acercar a selección, facilita la búsqueda de la ubicación de las caras que interfieren en la geometría.
Característica de verificación
La nueva función Revisar, añadida al menú Suprimir y reparar, se puede utilizar para detectar fallos en objetos CAD. Se puede añadir un nodo Revisar a una secuencia de geometría, como después de una operación Eliminar caras, para confirmar que no quedan problemas después de reemplazar una cara defectuosa.
Compatibilidad con versiones de formato de archivos CAD nuevas y actualizadas
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- AutoCAD® (.dwg, .dxf): 2021
- PTC® Creo® Parametric™ (.prt, .asm): 7.0
- Inventor® (.ipt, .iam): 2021
- NX™ (.prt): 1899
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Escritura a archivo
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Nuevo modelo tutorial: Geometric Parameter Optimization of Bracket
El nuevo modelo tutorial Bracket Optimization minimiza la masa de un soporte que se sincroniza con Inventor® vía la interfaz LiveLink™. Existen límites tanto para la mínima frecuencia natural como a la máxima tensión en una carga estática. El tamaño y posición de una serie de funcionalidades geométricas se han cambiado para optimizar la masa, mientras se han forzado varias restricciones geométricas para mantener la intención del diseño.

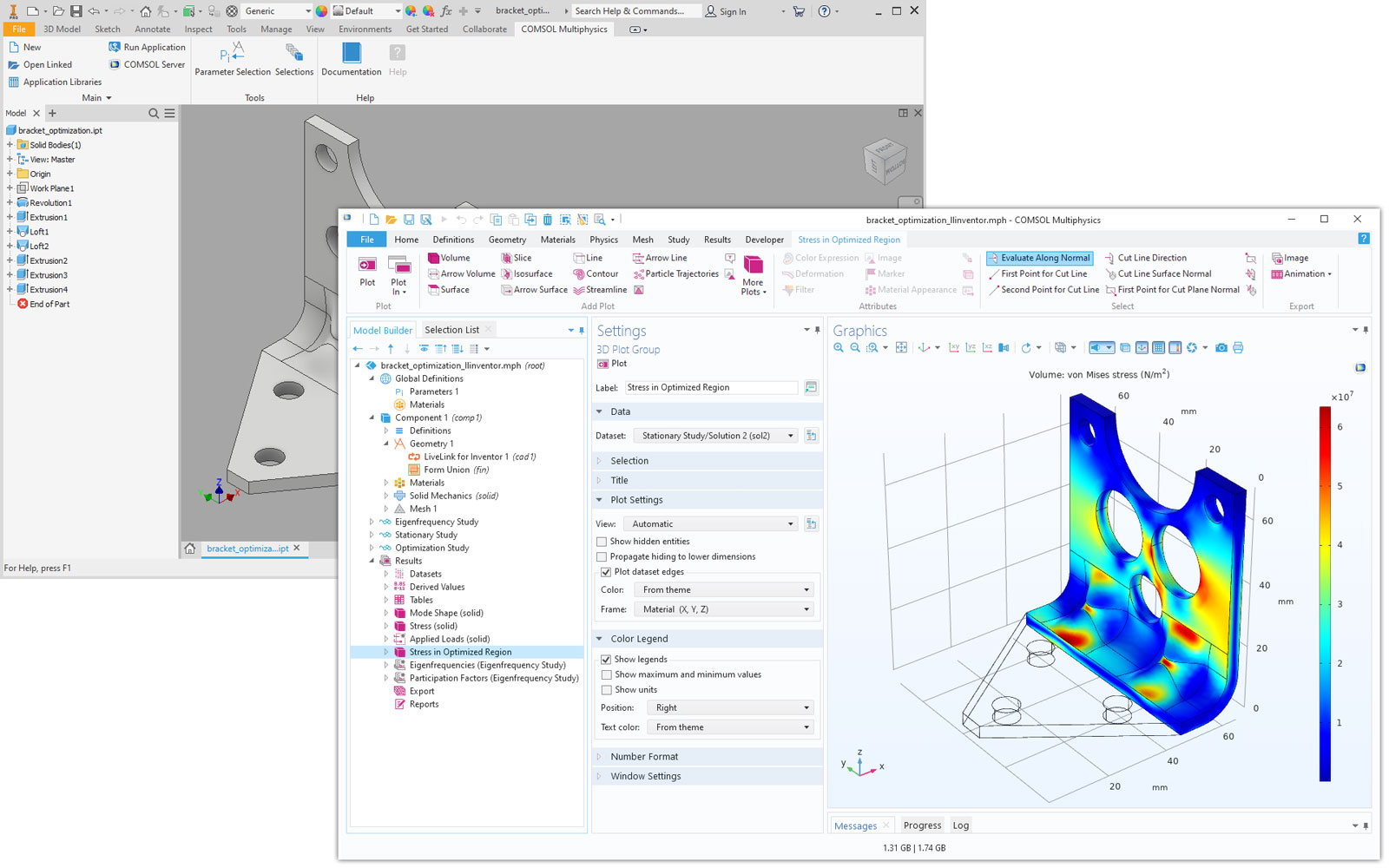

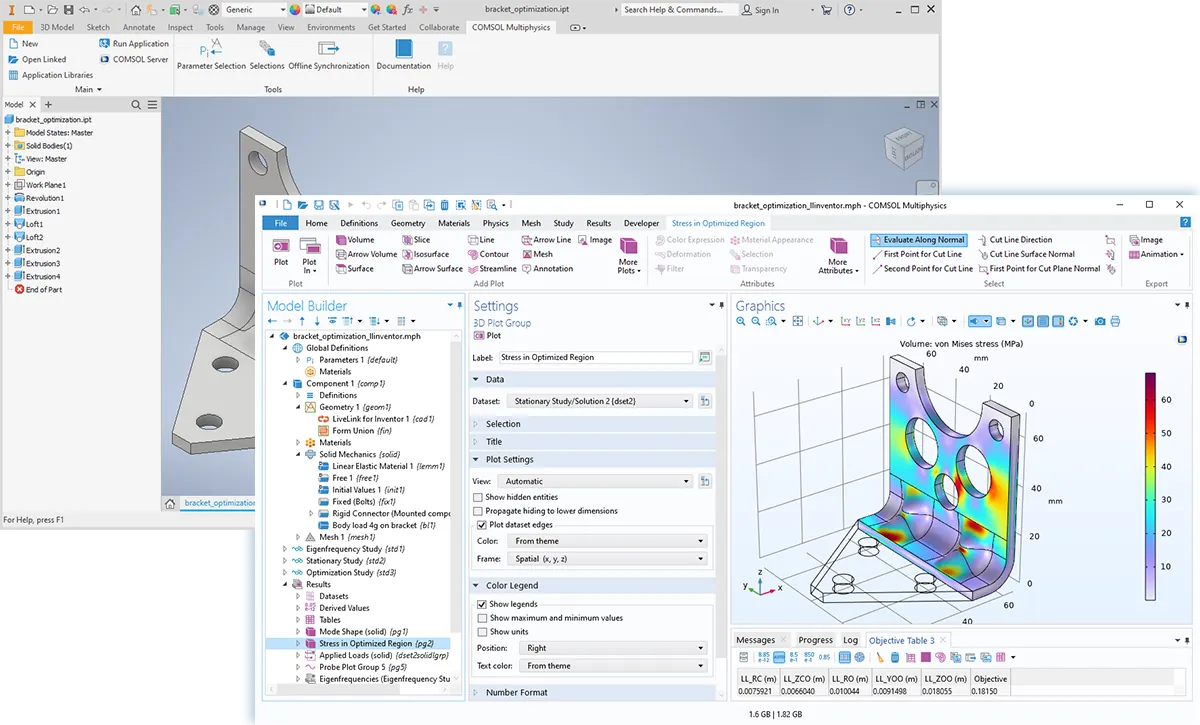

La interfaz de usuario de Inventor® que muestra la geometría original y la interfaz de usuario de COMSOL Multiphysics® que muestra el soporte optimizado.
Autodesk, el logo de Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EE.UU. y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EE.UU. y en otros paises. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están relacionados, patrocinados, vinculados o apoyados por estas terceras partes.
5.5
NOVEDADES
Los usuarios de la versión 5.5 encontrarán soporte de la sincronización de propiedades de materiales aplicada en Inventor®. Basándose en los datos de material, los nodos Materials se crean en el componente de la funcionalidad LiveLink™, y su selección se configura con el correspondiente material en Inventor®. La sincronización de materiales se habilita con una casilla Syncronize material data en la sección Synchronize del nodo LiveLink for Inventor.

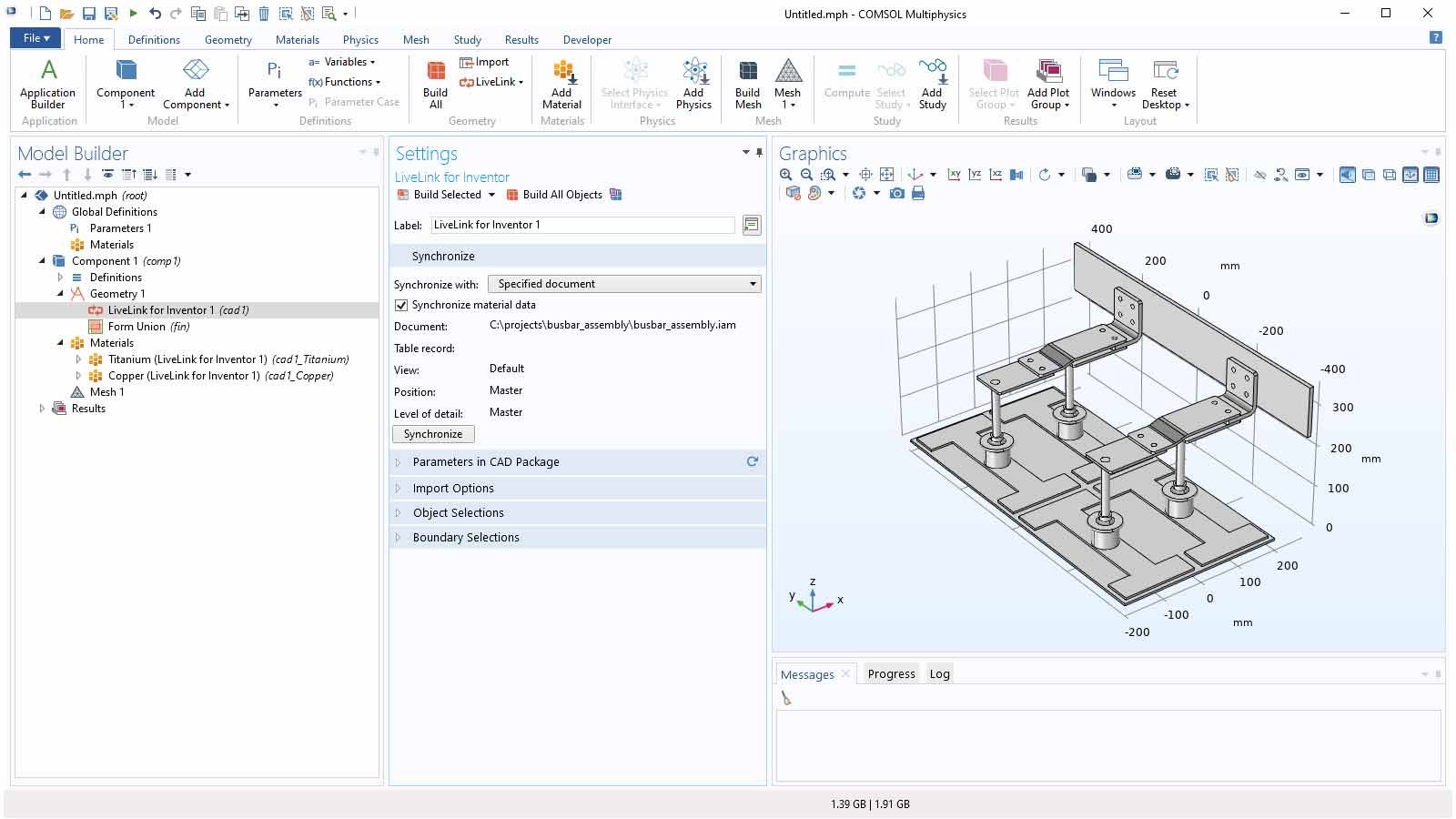

Los nodos de material Titanium y Copper se generan durante la sincronización cuando se selecciona la nueva casilla Synchronize material en los ajustes para LiveLink™ for Inventor®.
Importación geométrica asociativa
La funcionalidad de importación de archivos CAD ahora soporta importación geométrica asociativa para retener las físicas y otros ajustes en la geometría después de que el fichero se reimporte debido a un diseño actualizado. La importación lee la inforación en los archivos CAD para identificar las entidades geométricas en el archivo. Esta información está disponible habitualmente cuando se importan archivos CAD guardados en el formato nativo o con el software que fue creado.
Selecciones desde materiales, capas y colores
La funcionalidad de importación de archivos CAD ahora genera selecciones basadas en el material y asignaciones de capa de los objetos geométricos, cuando estén disponibles en el archivo CAD. Las selecciones también se generan para colores asignados a entidades geométricas. Las selecciones se listan en la ventana de Ajustes de la funcionalidad Import.
Operación de simplificación para eliminar orificios
Una nueva operación de simplificación (defeaturing) llamada Delete Holes encuentra y elimina orificios cilíndricos cuyos radios sean menores que un número dado que se puede especificar. Después de especificar un radio máximo, un botón Find Holes automáticamente añadirá los orificios apropiados a la lista de selección.
La nueva operación de simplificación Delete Holes es utilizada para encontrar orificios cilíndricos.
La geometría resultante de utilizar la operación Delete Holes
Soporte para nuevas y actualizadas versiones de formato de archivos CAD
La funcionalidad de exportación de archivos CAD ahora soporta escribir geometrías 3D a los siguientes formatos de archivo:
- IGES (.igs, .iges): 5.3
- STEP (.step): AP203
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- ACIS® (.sat, .sab, .asat, .asab): 2019 1.0
- NX™ (.prt): 1847
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
- PTC® Creo® Parametric™ (.prt, .asm): 6.0
- SOLIDWORKS® (.sldprt, .sldasm): 2019
Escritura a archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
ACIS es una marca registrada de Spatial Corporation. Autodesk, el logo de Autodesk, AutoCAD, Inventor, y Revit son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están afiliados con, avalados por, o soportados por estas terceras partes.
5.4
NOVEDADES
La funcionalidad de importación de archivos CAD incluida en este producto ha sido ampliada para soportar las nuevas versiones para algunos de los formatos de archivos soportados.
Actualización del motor geométrico de CAD
CAD Import Module, Design Module y los productos LiveLink™ para CAD utilizan el motor geométrico Parasolid® de Siemens PLM para las operaciones de modelado de sólidos, reparación de geometrías y reducción. (Sin estos productos, se utiliza un motor de modelado geométrico nativo de COMSOL). El módulo CAD Import Module que viene con COMSOL 5.4 incluye una versión actualizada del motor Parasolid. Como resultado , se han solucionado una serie de problemas de estabilidad, que hacen que la importación de modelos CAD y operaciones con sólidos sea más robusta.
- El nombre y valor de parámetros dimensionales que son controlados por una fórmula en el archivo CAD (parámetros de solo lectura) ahora pueden ser transferidos al modelo de COMSOL Multiphysics durante la sincronización y hacerse disponibles como parámtros en la configuración de la simulación.
- Las selecciones de materiales, que se generan basándose en las asignaciones de materiales en el archivo CAD, ahora también están disponibles como selecciones de objetos en las listas de selecciones de entrada apropiadas de funcionalidades geométricas siguiendo la funcionalidad de LiveLink™ en una secuencia geométrica.
- La interfaz de LiveLink™ ahora soporta Inventor® 2019.
- El tutorial actualizado Electrical Heating in a Busbar Assembly ahora analiza un montaje de barra colectora más grande diseñado para conducir una corriente directa desde una fuente de corriente al ánodo en un proceso de electrólisis. Las selecciones definidas en el montaje CAD son utilizadas para asignar materiales y condiciones de contorno en la simulación.
- Camino en la Librería de Aplicaciones: Livelink_for_Inventor/Tutorial_Examples/busbar_llinventor
5.3a
NOVEDADES
La versión 5.3a trae modelos tutoriales actualizados y amplía el soporte para nuevas versiones de ciertos formatos de archivos CAD.
Modelo tutorial actualizado: Electrical heating in a busbar
Este modelo tutorial ahora transfiere selecciones de material asignadas a componentes en el ensamblaje de Inventor® sobre el programa COMSOL Multiphysics® automáticamente. Después de la sincronización, las selecciones se utilizan para definir materiales en la geometría en el modelo de COMSOL Multiphysics®. Las selecciones definidas por el usuario en el montaje de Inventor® también son sincronizadas y utilizadas para asignar condiciones de contorno en el análisis. Se ha incluido un barrido paramétrico sobre parámetros bidimensionales en el montaje Inventor® para estudiar la influencia de la geometría en los fenómenos físicos, lo que se muestra con un gráfico Table Surface en los resultados.
Las selecciones definidas en la ventana de Selecciones de COMSOL dentro del software Inventor® están disponibles después de la sincronización para definir los ajustes de contornos en el modelo de COMSOL Multiphysics®.
Modelo tutorial actualizado: Pacemaker Electrode
Este tutorial ahora utiliza selecciones definidas en la geometría en el archivo de partes de Inventor® como una entrada para las condiciones de contorno cuando se configura un análisis dentro de COMSOL Multiphysics®. La definición de selecciones en el archivo de partes de Inventor® da como resultado un flujo de trabajo más rápido y robusto cuando se realizan barridos de parámetros geométricos y optimización de parámetros geométricos.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V30.0
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2018 1.0
- AutoCAD® (.dwg, .dxf) hasta 2017
- CATIA® V5 hasta 2017
- PTC® Creo® Parametric™ hasta 4.0
Escritura en archivo
- Parasolid®: .x_t, x_b) V30.0
Vea la lista completa de formatos CAD soportados
Autodesk, the Autodesk logo, y AutoCAD son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliados en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. CATIA es una marca registrada de Dassault Systèmes o sus subsidiarias en EEUU y/o otros países. Parasolid es una marca comercial o marca registrada de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas comerciales o registradas de PTC Inc. o sus subsidiarias en EEUU y en otros países. COMSOL AB y sus subsidiarisas y productos no están afiliados con, avalados, esponsorizados o soportados por los propietarios de estas marcas.
5.3
NOVEDADES
La versión 5.3 trae mejoras en la sincronización de las selecciones entre programas y amplía el soporte a nuevas versiones de ciertos formatos de archivos CAD.
Configuración más eficiente de selecciones en montajes de CAD
LiveLink™ for Inventor® ahora soporta automáticamente la adición de selecciones, definidas en un archivos de parte de Inventor®, a la lista de selecciones que se sincroniza con el montaje que incluye la parte. En otras palabras, las selecciones ahora se cargan automáticamente desde los archivos de componentes en el montaje CAD y se asignan correctamente durante la sincronización del montaje. Por ejemplo, considérese un montaje CAD que contiene varias instancias de un arhivo de parte que tiene una selección definida como una cara simple (ver imagen). Después de la sincronización del montaje CAD, la selección en el modelo de COMSOL Multiphysics® contendrá siete carass, una por cada instancia de la parte. Para configurar la selección en las versiones anteriores, las siete caras tenían que ser seleccionadas a mano en el montaje CAD en el software Inventor®.

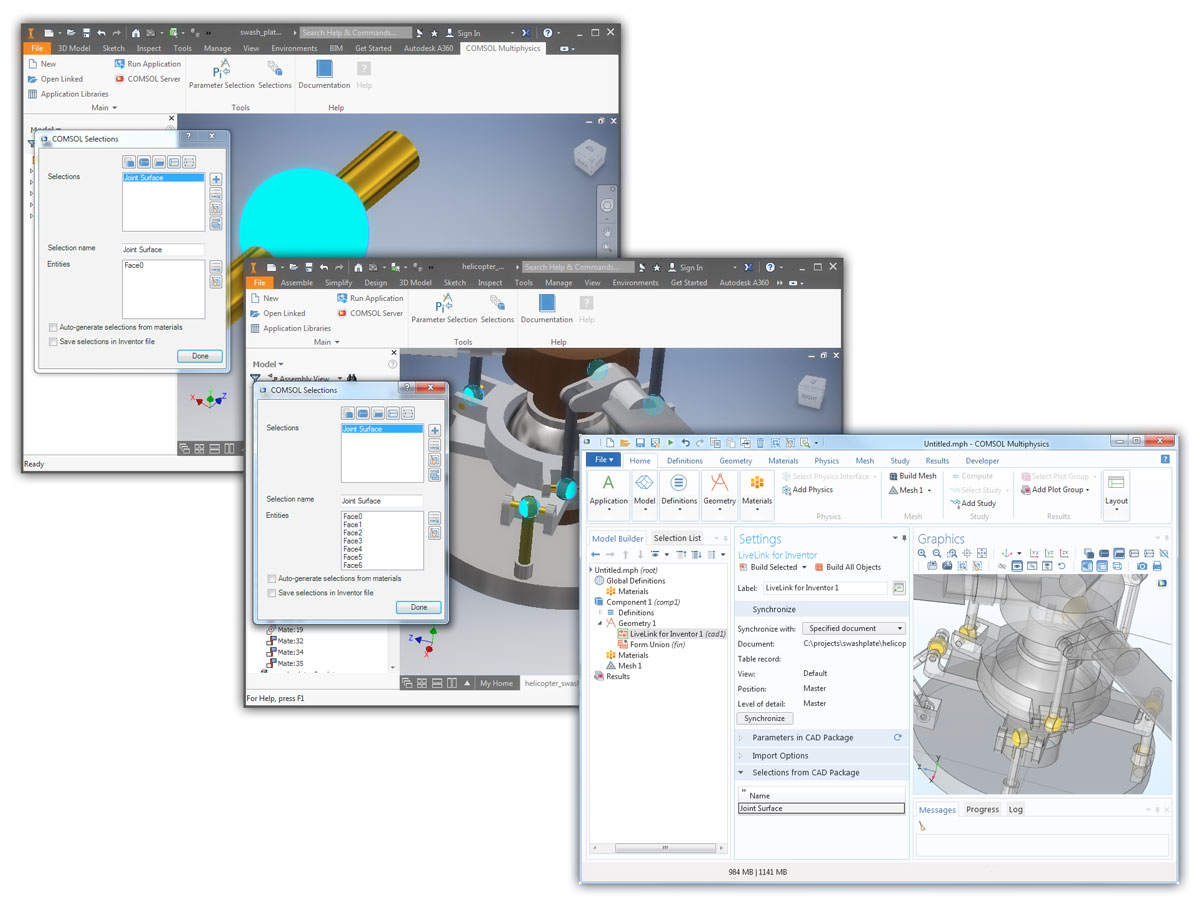

La selección de cara definida para la parte de articulación de bola (izquierda) se carga automáticamente para el montaje del plato cíclico del helicóptero (centro) en el software Inventor®. Entonces se sincroniza directamente con el modelo de COMSOL Multiphysics® (derecha), de forma que la selección sincronizada contiene todas las instancias de la selección de cara original.
Soporte actualizado para nuevas versiones de formatos de archivo CAD
La funcionalidad e importación y exportación de archivos CAD ha sido ampliada para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V29.1
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2017 1.0
- Inventor® assemblies: (.iam) versiones 11, 2008–2017
- Inventor® parts: (.ipt) versiones 6–11, 2008–2017
- SOLIDWORKS®: (.sldprt, .sldasm) versiones 98–2017
- NX™: (.prt) hasta la versión 11
Escritura a archivo
- Parasolid®: (.x_t, x_b) V29.1
Se puede ver una lista completa de formatos de archivo CAD soportados en la tabla de especificaciones CAD de COMSOL.
Autodesk, el logo de Autodesk e Inventor son marcas registradas o marcas comerciales de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas comerciales o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en Estados Unidos y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SOLIDWORKS Corp. COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, patrocinadas o soportadas por los propietarios de estas marcas.
5.2a
NOVEDADES
Los usuarios de LiveLink™ for Inventor® 5.2a pueden conectar con COMSOL Server™ desde Inventor®. Ahora también es más fácil mantener un seguimiento de los documentos sincronizados.
Conectar a COMSOL Server™ desde la interfaz de Inventor®
Cuando se ha instalado COMSOL® Client, se dispondrá de un botón para conectar con COMSOL Server™ desde Inventor®. Esto significa que se puede navegar y correr apps desde la interfaz de Inventor®, incluyendo aquellos que usen geometrías sincronizadas con Inventor®.

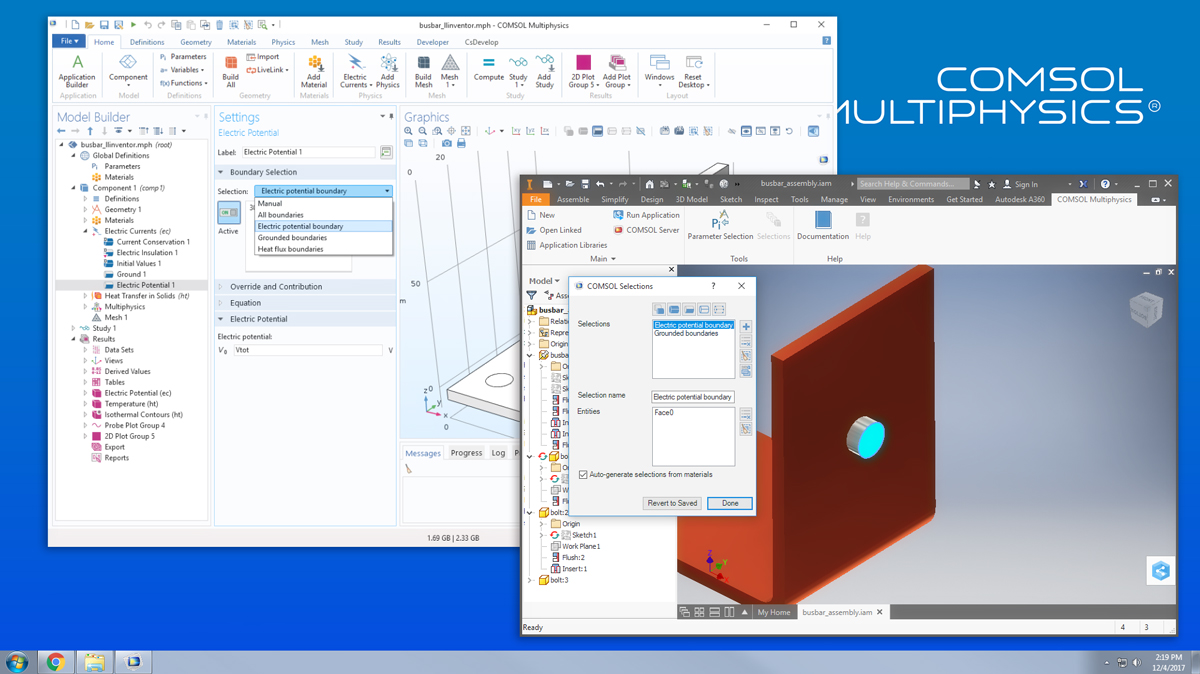

La pestaña de cinta de COMSOL Multiphysics® en la interfaz de usuario de Inventor® así como una interfaz incrustada de COMSOL Server™.
Mantener el seguimiento de los documentos sincronizados
Para evitar la sincronización con un documento CAD erróneo, la interfaz de LiveLink™ for Inventor® ahora mantiene un seguimiento del nombre y camino del archivo, así como el registro de la tabla, vista, posición y nivel de representaciones de detalle del diseño Inventor® sincronizado. Durante la primera sincronización, el nombre de archivo se recupera y documenta. En subsecuentes sincronizaciones la interfaz automáticamente selecciona el mismo archivo del software Inventor®, mientras el archivo se abra allí, y cambia al previo estado de sincronización del diseño.
Selección de parámetro en componentes de montajes CAD
La interfaz LiveLink™ ahora sincroniza automáticamente parámetros que se han seleccionado en archivos de componentes para montajes. Previamente los parámetros en los componentes tenían que ser seleccionados del archivo de montaje sincronizado.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V28.1
- ACIS® (.sat, .sab, .asat, .asab) hasta R25, 2016 1.0
- CATIA® V5 (.CATPart, .CATProduct) R8-R25, 2016
- Inventor® assemblies (.iam) versiones 11, 2008-2016
- Inventor® parts (.ipt) versiones 6-11, 2008-2016
- SOLIDWORKS® (.sldprt, .sldasm) versiones 98-2016
- AutoCAD® (.dwg) versiones 2.5-2016
- AutoCAD® DXF (.dxf, 3D) versiones 2.5-2016
Escritura a archivos
- ACIS® (.sat, .sab) R4, R7, y 2016 1.0
- Parasolid® (.x_t, x_b) V28.1
Puede encontrar una lista completa de archivos CAD soportados en la tabla de especificaciones CAD de la web de COMSOL.
ACIS es una marca registrada de Spatial Corporation. Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU u otros países. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS y CATIA son marcas registradas de Dassault Systèmes SolidWorks Corp. Todas las marcas aquí listadas son propiedad de sus respectivos propietarios y COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, esponsorizadas o soportadas por los propietarios de estas marcas.
5.1
NOVEDADES
Excluir tipos de objetos seleccionados de la sincronización
Ahora los tipos de objetos - como sólidos, superficies, curvas, o puntos - pueden ser excluídos de la sincronización cuando se trabaja con la interfaz bidireccional que se incluye con LiveLink™ for Inventor®. Aunque siempre es posible evitar que los objetos se sincronicen escondiéndolos en el diseño CAD, esta nueva funcionalidad proporciona una manera más rápida para excluir tipos de objetos seleccionados con solo un clic de ratón. La exclusión de objetos puede resultar en una sincronización más rápida para grandes archivos CAD que contengan muchos objetos geométricos que no necesitan tomar parte de la simulación, como superficies de construcción, por ejemplo.
Mejoras de rendimiento para cargas de complementos
LiveLink™ for Inventor® registra complementos que se cargan en el arranque del programa CAD. Estos complementos proporcionan la funcionalidad de la interfaz de una ventana, bidireccional e incrustada, el entorno de modelado de COMSOL. En COMSOL Multiphysics® 5.1 se ha optimizado el tiempo de carga de estos complementos, minimizando su contribución al tiempo de arranque de los programas de CAD.
Autodesk, el logo de Autodesk y Revit son marcas registradas o marcas de Autodesk, Inc. y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países.
