COMSOL LiveLink for Solid Edge 5.6
DESCRIPCIÓN
LiveLink™ for Solid Edge® proporciona una integración completa entre el CAD y la simulación. Establece una conexión asociativa entre las dos aplicaciones, tal que un cambio de una características en el modelo CAD automáticamente actualiza la geometría en COMSOL Multiphysics®, mientras que retiene las configuraciones de las físicas. Todos los parámetros especificados en Solid Edge pueden enlazarse interactivamente con la geometría de su simulación. Esto permite simulaciones multifísicas que involucren barridos paramétricos y optimización del diseño directamente desde el programa de CAD.
LiveLink™ for Solid Edge® incluye todas las funcionalidades del CAD Import Module. Esto permite importar y limpiar (defeature) ficheros de los principales paquetes CAD.
CARACTERÍSTICAS
LiveLink™ for Solid Edge® añade los siguientes formatos de ficheros al amplio conjunto de formatos soportados por la familia de productos de COMSOL:
| Formato de ficheros MCAD | Leer | Escribir |
|---|---|---|
| Inventor® (.ipt, .iam) | Sí | No |
| Pro/ENGINEER® (.prt, .asm) | Sí | No |
| SolidWorks® (.sldprt, .sldasm) | Sí | No |
| Parasolid® (.x_t, xmt_txt, .x_b, .xmt_bin) | Sí | Sí |
| ACIS® (.sat, .sab) | Sí | No |
| STEP (.step) | Sí | No |
| IGES (.iges) | Sí | No |
| Catia® V5 (.CATPart, .CATProduct)1 | Sí | No |
| Solid Edge® (.par, .asm)2 | Sí | Sí |
1 Requiere el LiveLink™ for Solid Edge® y File Import for Catia® V5
2 Vía la interfaz del LiveLink™
VERSIONES
5.6
NOVEDADES
Detectar interferencias
La herramienta Detectar interferencias, añadida al menú Suprimir y reparar, puede detectar interferencias entre objetos. Esta herramienta admite objetos sólidos y de superficie como entrada y detecta intersecciones, toques, espacios y contención. Puede verse esta característica demostrada en el modelo tutorial "Creating a Fluid Domain Inside a Solid Structure".
Se detectan varias intersecciones, toques y huecos en este ensamblaje CAD importado, incluyendo información sobre los objetos y las caras involucradas en las interferencias. Los espacios se enumeran junto con la distancia del espacio, y el botón Acercar a selección, facilita la búsqueda de la ubicación de las caras que interfieren en la geometría.
Característica de verificación
La nueva función Revisar, añadida al menú Suprimir y reparar, se puede utilizar para detectar fallos en objetos CAD. Se puede añadir un nodo Revisar a una secuencia de geometría, como después de una operación Eliminar caras, para confirmar que no quedan problemas después de reemplazar una cara defectuosa.
Compatibilidad con versiones de formato de archivos CAD nuevas y actualizadas
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- AutoCAD® (.dwg, .dxf): 2021
- PTC® Creo® Parametric™ (.prt, .asm): 7.0
- Inventor® (.ipt, .iam): 2021
- NX™ (.prt): 1899
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Escritura a archivo
- Parasolid® (.x t, .x b, .xmt txt, .xmt bin): 33.0
Nuevo modelo tutorial: Geometric Parameter Optimization of Bracket
El nuevo modelo tutorial Bracket Optimization minimiza la masa de un soporte que se sincroniza con Solid Edge® vía la interfaz LiveLink™. Existen límites tanto para la mínima frecuencia natural como a la máxima tensión en una carga estática. El tamaño y posición de una serie de funcionalidades geométricas se han cambiado para optimizar la masa, mientras se han forzado varias restricciones geométricas para mantener la intención del diseño.

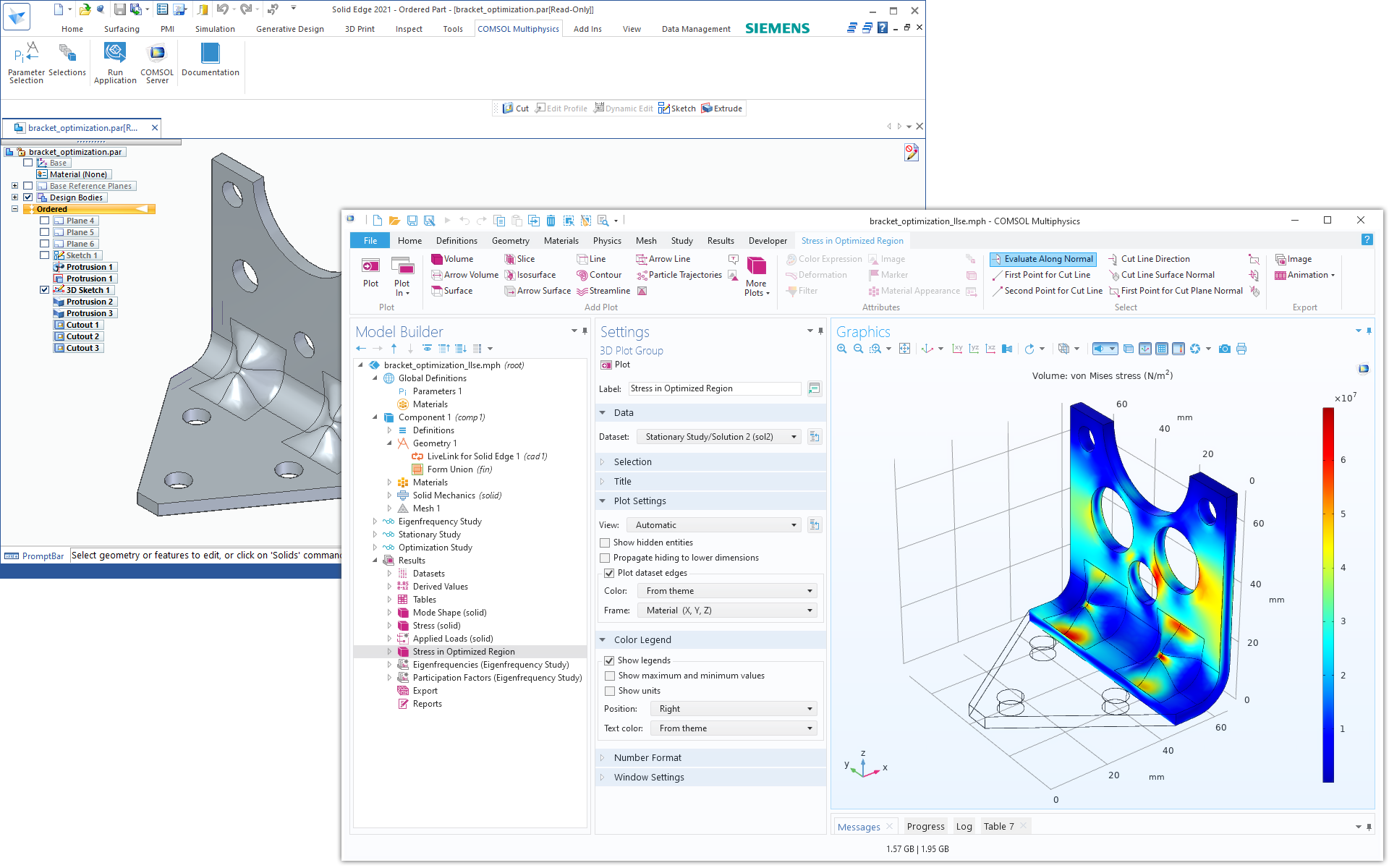

La interfaz de usuario de Solid Edge® que muestra la geometría original y la interfaz de usuario de COMSOL Multiphysics® que muestra el soporte optimizado.
Modelo de tutorial actualizado: Electrical Heating in a Busbar Assembly
Este modelo tutorial actualizado analiza un conjunto de barras colectoras más grande diseñado para conducir corrientes continuas, desde una fuente de corriente hasta el ánodo, en un proceso de electrólisis. Las selecciones definidas en los archivos de ensamblaje CAD se utilizan para asignar materiales y configuraciones de límites en la simulación. Se ha incluido un barrido paramétrico sobre dos parámetros en el ensamblaje de Solid Edge® para estudiar la influencia de la geometría sobre los fenómenos de la física, y los resultados del barrido se visualizan a través de un gráfico de superficie de tabla. Esto puede ayudar a seleccionar combinaciones de parámetros geométricos que mantengan la temperatura máxima en los componentes de cobre por debajo del valor máximo deseado.

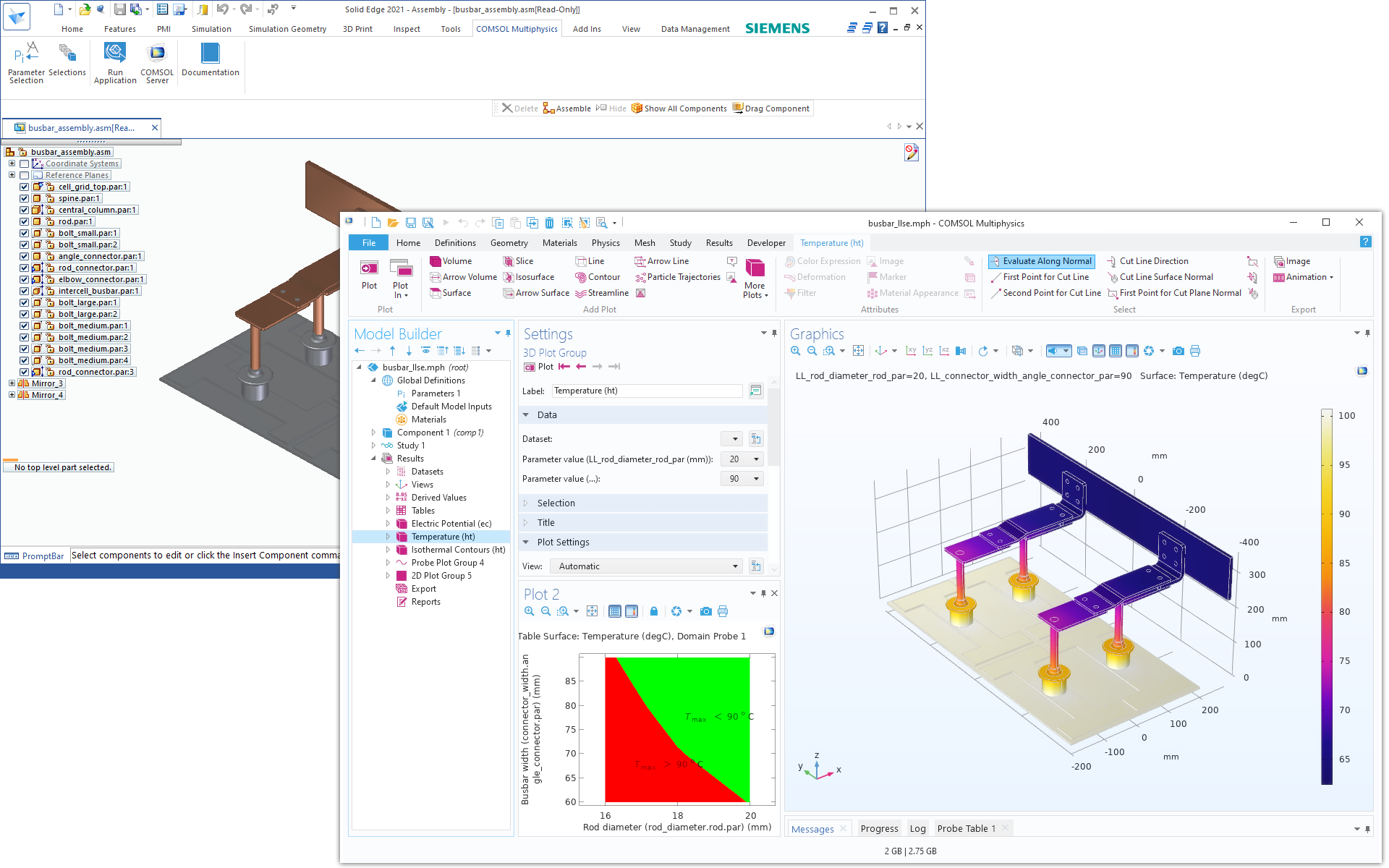

La interfaz de usuario de Solid Edge® muestra la geometría original y la interfaz de COMSOL Multiphysics® muestra los resultados.
Autodesk, el logo de Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EE.UU. y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EE.UU. y en otros paises. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están relacionados, patrocinados, vinculados o apoyados por estas terceras partes.
5.5
NOVEDADES
Los usuarios de la versión 5.5 encontrarán selecciones definidas por el usuario y propiedades de material sincronizadas.
Selecciones definidas por el usuario
Ampliando la funcionalidad que sincroniza selecciones basándose en asignaciones de materiales en el modelo CAD en Solid Edge®, la interfaz LiveLink™ ahora añade soporte de selecciones definidas por el usuario. En la recién añadida interfaz COMSOL Selections en Solid Edge® se pueden definir selecciones que están sincronizadas con el modelo de COMSOL Multiphysics®. Se puede escoger sincronizar selecciones para funcionalidades de montajes, cuerpos, caras o puntos, que se convieran en selecciones en el modelo cuando el diseño CAD es sincronizado con COMSOL Multiphysics®.

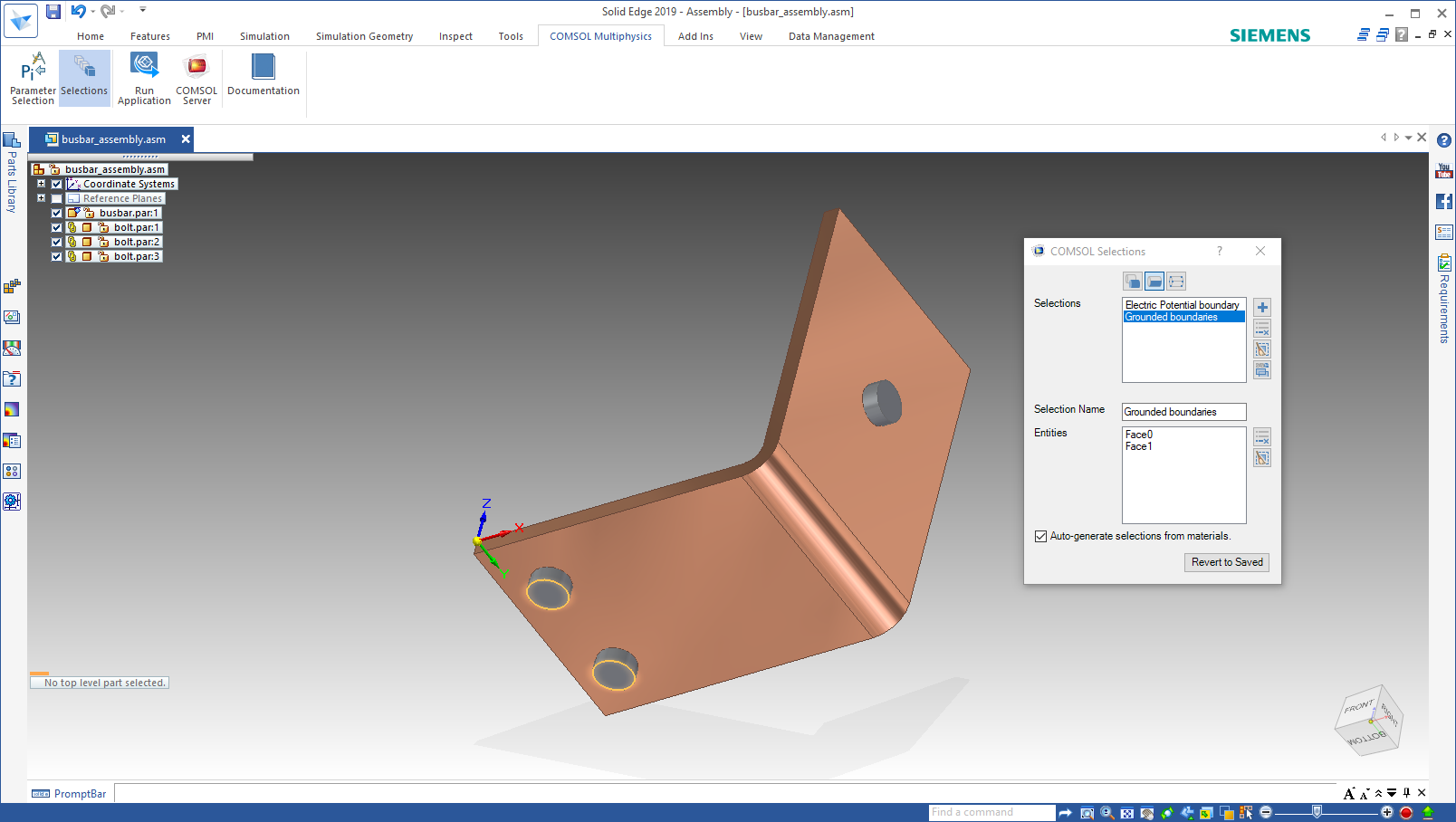

Las selecciones definidas en este montaje de un busbar son sincronizadas con el modelo de COMSOL Multiphysics®.

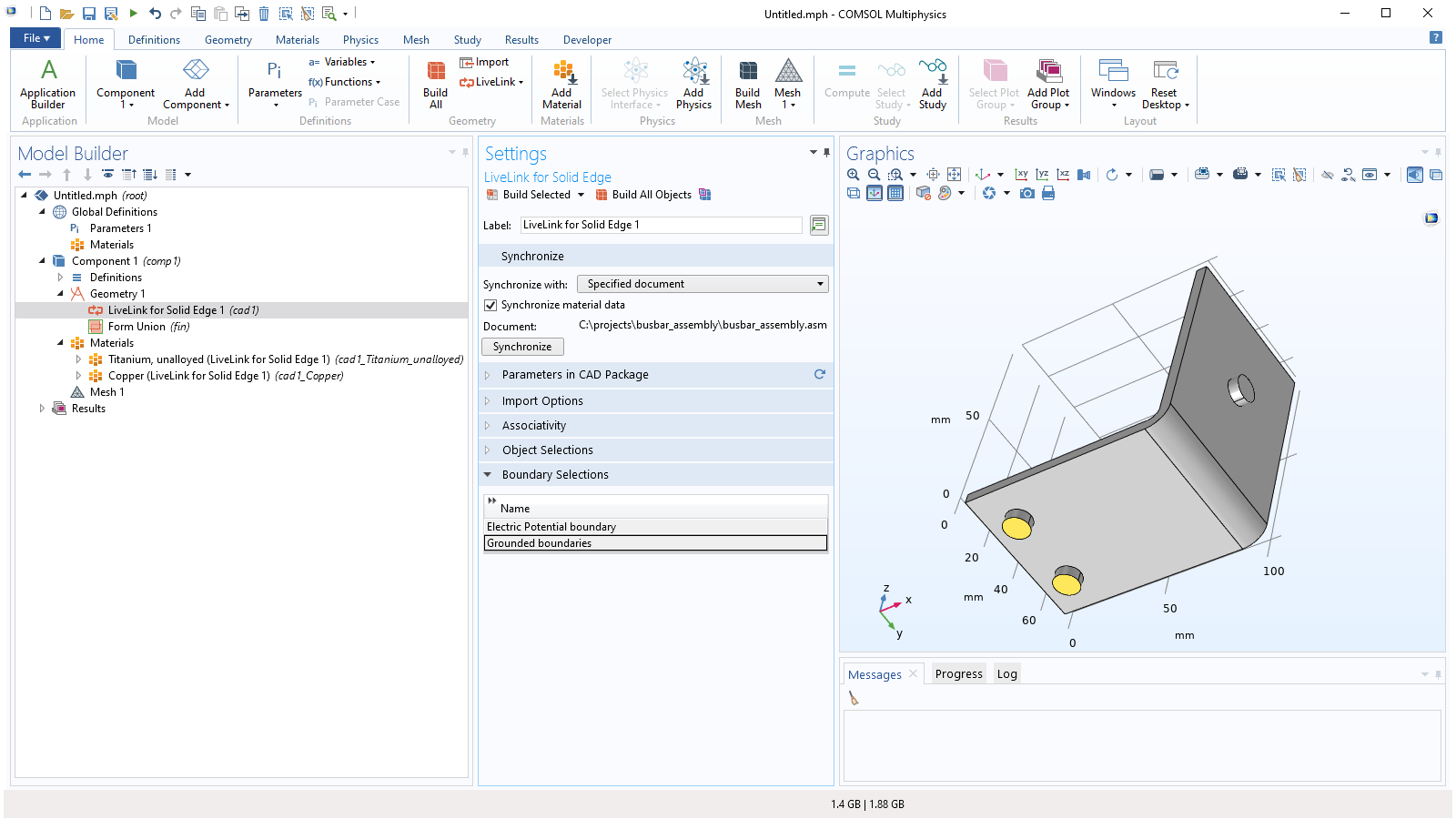

Las selecciones sincronizadas en el modelo de COMSOL Multiphysics®, que se definieron en el busbar de Solid Edge®.
Soporte para sincronizar propiedades de material
La versión 5.5 soporta la sincronización de propiedades de material aplicadas en Solid Edge®. Basándose en los datos de material, se crean nodos Materials en el componente de la funcionalidad LiveLink™, y sus selecciones se configuran con el correspondiente material en Solid Edge®. La sincronización de materiales se habilita con la casilla Synchronize material data en la sección Synchronize del nodo LiveLink for Solid Edge.

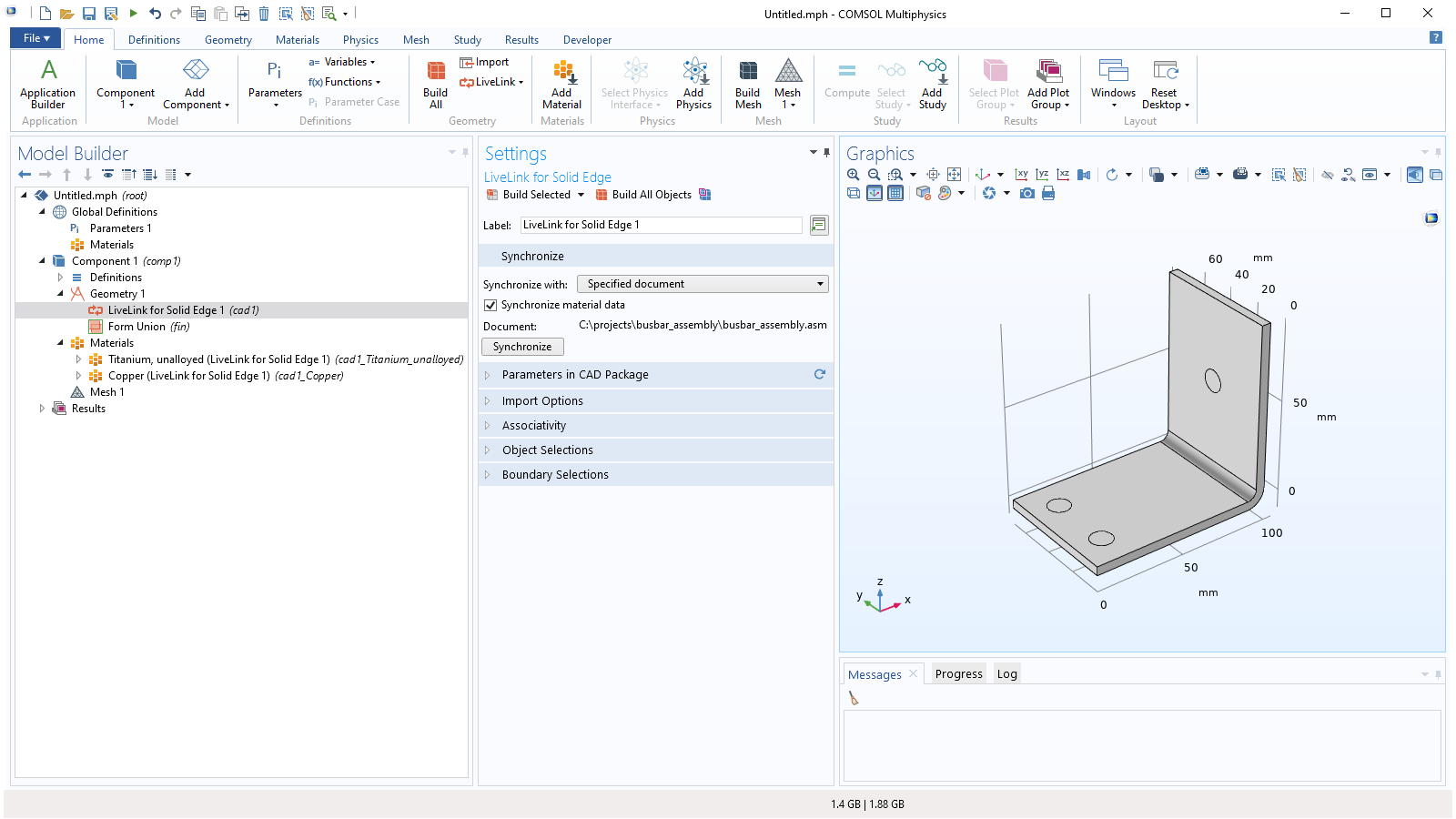

Los nodos de material Titanium, Unalloyed y Copper son generados durante la sincronización cuando la nueva casilla Synchronize material data está seleccionada en los ajustes para LiveLink™ for Solid Edge®.
Importación geométrica asociativa
La funcionalidad de importación de archivos CAD ahora soporta importación geométrica asociativa para retener las físicas y otros ajustes en la geometría después de que el fichero se reimporte debido a un diseño actualizado. La importación lee la inforación en los archivos CAD para identificar las entidades geométricas en el archivo. Esta información está disponible habitualmente cuando se importan archivos CAD guardados en el formato nativo o con el software que fue creado.
Selecciones desde materiales, capas y colores
La funcionalidad de importación de archivos CAD ahora genera selecciones basadas en el material y asignaciones de capa de los objetos geométricos, cuando estén disponibles en el archivo CAD. Las selecciones también se generan para colores asignados a entidades geométricas. Las selecciones se listan en la ventana de Ajustes de la funcionalidad Import.
Operación de simplificación para eliminar orificios
Una nueva operación de simplificación (defeaturing) llamada Delete Holes encuentra y elimina orificios cilíndricos cuyos radios sean menores que un número dado que se puede especificar. Después de especificar un radio máximo, un botón Find Holes automáticamente añadirá los orificios apropiados a la lista de selección.
La nueva operación de simplificación Delete Holes es utilizada para encontrar orificios cilíndricos.
La geometría resultante de utilizar la operación Delete Holes
Soporte para nuevas y actualizadas versiones de formato de archivos CAD
La funcionalidad de exportación de archivos CAD ahora soporta escribir geometrías 3D a los siguientes formatos de archivo:
- IGES (.igs, .iges): 5.3
- STEP (.step): AP203
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
- ACIS® (.sat, .sab, .asat, .asab): 2019 1.0
- NX™ (.prt): 1847
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
- PTC® Creo® Parametric™ (.prt, .asm): 6.0
- SOLIDWORKS® (.sldprt, .sldasm): 2019
Escritura a archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin): V32.0
ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están afiliados con, avalados por, o soportados por estas terceras partes.
5.4
NOVEDADES
La funcionalidad de importación de archivos CAD incluida en este producto ha sido ampliada para soportar las nuevas versiones para algunos de los formatos de archivos soportados.
Actualización del motor geométrico de CAD
CAD Import Module, Design Module y los productos LiveLink™ para CAD utilizan el motor geométrico Parasolid® de Siemens PLM para las operaciones de modelado de sólidos, reparación de geometrías y reducción. (Sin estos productos, se utiliza un motor de modelado geométrico nativo de COMSOL). El módulo CAD Import Module que viene con COMSOL 5.4 incluye una versión actualizada del motor Parasolid. Como resultado , se han solucionado una serie de problemas de estabilidad, que hacen que la importación de modelos CAD y operaciones con sólidos sea más robusta.
- El nombre y valor de parámetros dimensionales que son controlados por una fórmula en el archivo CAD (parámetros de solo lectura) ahora pueden ser transferidos al modelo de COMSOL Multiphysics durante la sincronización y hacerse disponibles como parámtros en la configuración de la simulación.
- Las selecciones de materiales, que se generan basándose en las asignaciones de materiales en el archivo CAD, ahora también están disponibles como selecciones de objetos en las listas de selecciones de entrada apropiadas de funcionalidades geométricas siguiendo la funcionalidad de LiveLink™ en una secuencia geométrica.
- La interfaz de LiveLink™ ahora soporta Solid Edge® 2019.
5.3a
NOVEDADES
La versión 5.3a trae un modelo tutorial actualizado y amplía el soporte para nuevas versiones de ciertos formatos de archivos CAD.
Modelo tutorial actualizado: Electrical heating in a busbar
Este tutorial ahora utiliza selecciones que se sincronizan con el modelo de COMSOL desde materiales asignados a componentes en el ensamblaje de Solid Edge®. Después de la sincronización las selecciones se utilizan para asignar materiales en la geometría del modelo de COMSOL más fácilmente. Se ha incluido un barrido paramétrico sobre parámetros bidimensionales en el ensamblaje de Solid Edge® para estudiar la influencia de la geometría en los fenómenos físicos, con un gráfico Table surface en el resultado para visualizarlo.

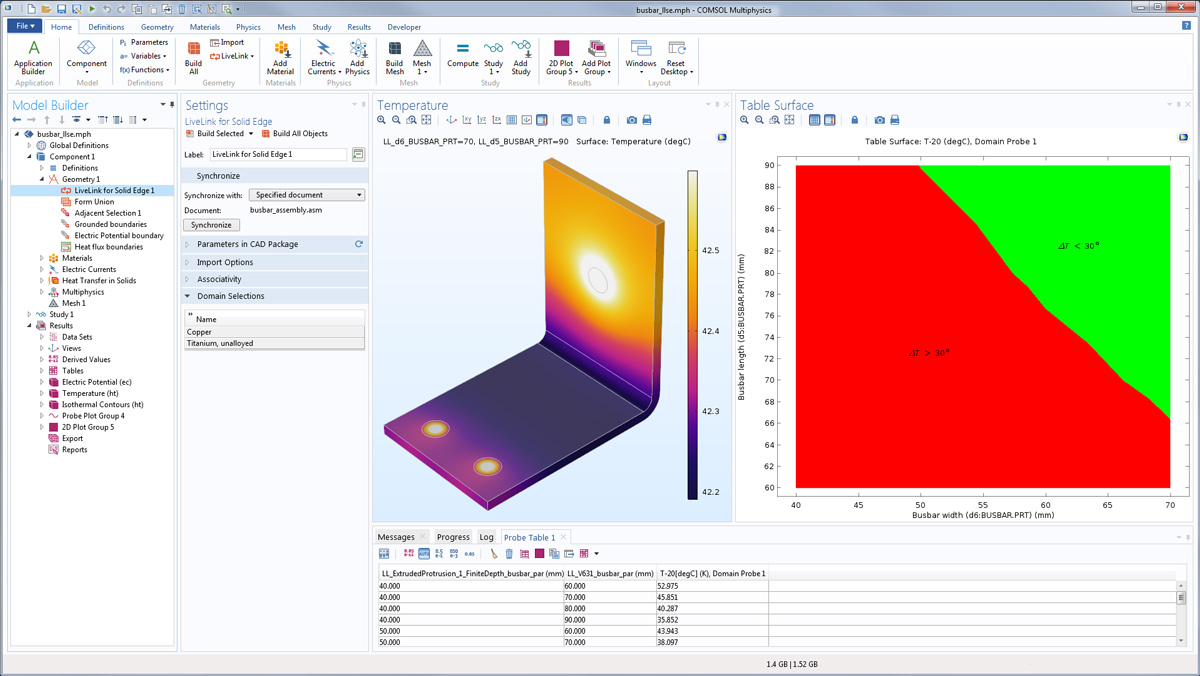

Un archivo de ensamblaje se sincroniza con el software COMSOL Multiphysics®, con selecciones de materiales de titanio y cobre importadas automáticamente de Solid Edge®. El gráfico 2D puede ayudar en la selección de combinaciones de parámetros geométricos que mantengan la temperatura máxima de los componentes de cobre por debajo del valor máximo deseado, 90 grados Celsius en este caso.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V30.0
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2018 1.0
- AutoCAD® (.dwg, .dxf) hasta 2017
- CATIA® V5 hasta 2017
- PTC® Creo® Parametric™ hasta 4.0
Escritura en archivo
- Parasolid®: .x_t, x_b) V30.0
Vea la lista completa de formatos CAD soportados
Autodesk, the Autodesk logo, y AutoCAD son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliados en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. CATIA es una marca registrada de Dassault Systèmes o sus subsidiarias en EEUU y/o otros países. Parasolid es una marca comercial o marca registrada de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas comerciales o registradas de PTC Inc. o sus subsidiarias en EEUU y en otros países. COMSOL AB y sus subsidiarisas y productos no están afiliados con, avalados, esponsorizados o soportados por los propietarios de estas marcas.
5.3
NOVEDADES
Soporte actualizado para nuevas versiones de formatos de archivo CAD
La funcionalidad e importación y exportación de archivos CAD ha sido ampliada para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura de archivo
- Parasolid®: (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V29.1
- ACIS®: (.sat, .sab, .asat, .asab) hasta R25, 2017 1.0
- Inventor® assemblies: (.iam) versiones 11, 2008–2017
- Inventor® parts: (.ipt) versiones 6–11, 2008–2017
- SOLIDWORKS®: (.sldprt, .sldasm) versiones 98–2017
- NX™: (.prt) hasta la versión 11
Escritura a archivo
- Parasolid®: (.x_t, x_b) V29.1
Se puede ver una lista completa de formatos de archivo CAD soportados en la tabla de especificaciones CAD de COMSOL.
Autodesk, el logo de Autodesk e Inventor son marcas registradas o marcas comerciales de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. Solid Edge, Parasolid y NX son marcas comerciales o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en Estados Unidos y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SOLIDWORKS Corp. COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, patrocinadas o soportadas por los propietarios de estas marcas.
5.2a
NOVEDADES
Los usuarios de LiveLink™ for Solid Edge® 5.2a pueden conectar a COMSOL Server™ desde el propio Solid Edge®. Ahora también es más fácil mantener un seguimiento de los documentos sincronizados.
Conectar a COMSOL Server™ desde la interfaz de Solid Edge®
Cuando se ha instalado COMSOL Client, se dispone de botón para conectar a COMSOL Server™ desde el propio Solid Edge®. Esto significa que se puede navegar y correr apps junto con Solid Edge®, incluyendo apps que utilicen una geometría que esté sincronizada con Solid Edge®.

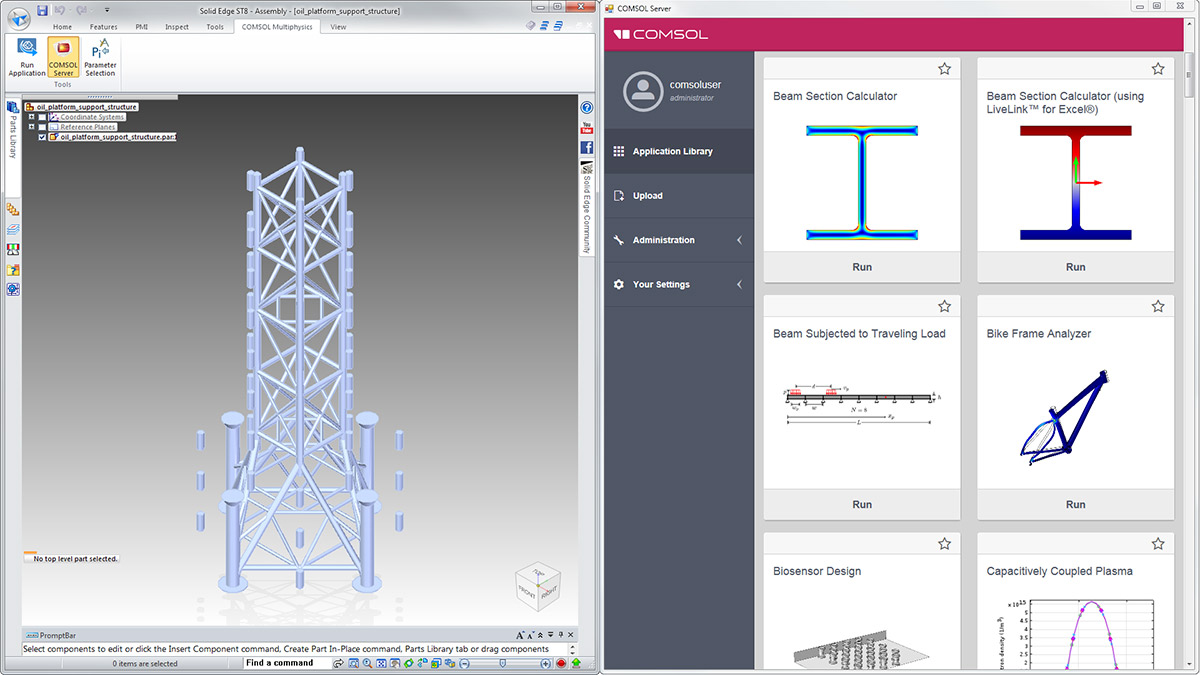

La pestaña de COMSOL Multiphysics® en la interfaz de usuario de Solid Edge® (izquierda) y la interfaz de COMSOL Server™, que se lanza en un navegador separado (derecha).
Seguimiento de documentos sincronizados
Para prevenir la sincronización con un documento Solid Edge® incorrecto, la interfaz de LiveLink™ ahora mantiene un seguimiento del nombre y el camino del archivo del documento Solid Edge® sincronizado. Durante la primera sincronización, el nombre del archivo se recupera y documenta. Para subsecuentes sincronizaciones la interfaz automáticamente selecciona el mismo archivo en el software Solid Edge®, mientras que se abra allí.

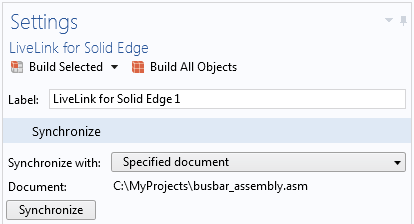

La ventana de ajustes para la Sincronización con la funcionalidad de Documento especificado para LiveLink™ for Solid Edge® indica que ha sido sincronizado con el archivo C:\MyProjects\busbar_assembly.asm. La interfaz LiveLink™ automáticamente conmutará a su archivo en Solid Edge® durante futuras sincronizaciones.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
- Parasolid® (.x_t, .xmt_txt, .x_b, .xmt_bin) hasta V28.1
- ACIS® (.sat, .sab, .asat, .asab) hasta R25, 2016 1.0
- CATIA® V5 (.CATPart, .CATProduct) R8-R25, 2016
- Inventor® assemblies (.iam) versiones 11, 2008-2016
- Inventor® parts (.ipt) versiones 6-11, 2008-2016
- SOLIDWORKS® (.sldprt, .sldasm) versiones 98-2016
- AutoCAD® (.dwg) versiones 2.5-2016
- AutoCAD® DXF (.dxf, 3D) versiones 2.5-2016
Escritura a archivos
- ACIS® (.sat, .sab) R4, R7, y 2016 1.0
- Parasolid® (.x_t, x_b) V28.1
Puede encontrar una lista completa de archivos CAD soportados en la tabla de especificaciones CAD de la web de COMSOL.
PTC, Creo, and Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. ACIS es una marca registrada de Spatial Corporation. Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EE.UU. y/o otros paises. Solid Edge, Parasolid, y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EE.UU. y en otros paises. SOLIDWORKS y CATIA son marcas registradas de Dassault Systèmes SolidWorks Corp. Todas las marcas listadas aquí son propiedad de sus respectivos propietarios, y COMSOL AB y sus subsidiarias y productos no están afiliados, respaldados, esponsorizados o soportados por esos propietarios de marcas.
5.1
NOVEDADES
Sincronizar selecciones para materiales
Para un flujo de trabajo de modelado más eficiente, la interfaz bidireccional, incluida con LiveLink™ for Solid Edge®, ahora sincroniza selecciones para materiales. Especialmente útil cuando se analizan montajes de muchos componentes, esta funcionalidad detecta qué materiales se aplican a los componentes del diseño CAD, y utiliza esta información para crear selecciones en la aplicación COMSOL Multiphysics®. Estas selecciones están disponibles cuando se aplican los ajustes del modelo, por ejemplo, cuando se asignan materiales.
Solid Edge es una marca registrada o marca de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países.
