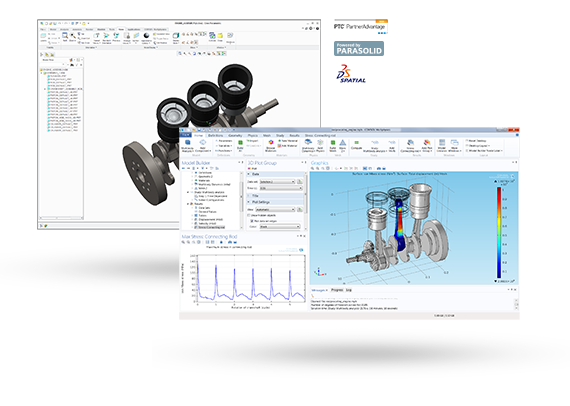

LiveLink™ for PTC® Creo® Parametric™ proporciona una integración perfecta entre el CAD y la simulación. Establece una conexión asociativa entre las dos aplicaciones, de forma que un cambio de una característica en el modelo CAD automáticamente actualiza la geometría en COMSOL Multiphysics, mientras que retiene todos los ajustes de la configuración física. Todos los parámetros especificados en Creo Parametric pueden enlazarse interactivamente con la geometría de la simulación. Esto permite simulaciones multifísicas que involucren barridos paramétricos y optimización del diseño directamente desde el programa CAD.
LiveLink™ for PTC® Creo® Parametric™ incluye todas las capacidades del módulo CAD Import Module. Esto permite importar y refinar ficheros de la mayoría de los paquetes CAD.
Al sincronizar ensamblajes CAD entre PTC Creo Parametri™ y COMSOL Multiphysics®, los nombres de los objetos sincronizados en el modelo COMSOL ahora se derivan de los nombres de los componentes en el ensamblaje CAD. Los nombres de los objetos se pueden ver dentro de la ventana Selection List, lo que hace que sea mucho más fácil reconocer e interactuar con las piezas del ensamblaje después de la sincronización.
La geometría sincronizada del diseño de un plato cíclico de helicóptero. Los componentes del ensamblaje CAD de PTC Creo Parametric™ son reconocibles en los nombres de los objetos que se muestran en la ventana Selection List en el lado derecho de la interfaz de usuario.
Ahora está disponible una ventana de Component Selection en la interfaz de usuario de Inventor® para seleccionar componentes de ensamblaje para su sincronización con COMSOL Multiphysics®. Anteriormente, desactivar la visibilidad de los componentes impedía que se sincronizaran. El uso de la nueva ventana Component Selection brinda la capacidad de controlar qué componentes del ensamblaje sincronizar, sin la necesidad de cambiar la visibilidad del componente en la interfaz de usuario del software CAD.
La funcionalidad Cap Faces ahora incluye una nueva casilla de verificación Group adjacent edges en la ventana Settings. Esta función se puede habilitar para seleccionar automáticamente todos los bordes en un bucle al hacer clic en un arista.
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Además la importación del formato de archivo SOLIDWORKS® ahora está disponible en un sistema operativo Linux® con un procesador Intel® de 64 bits. La lista de formatos actual de archivos CAD compatibles puede consultarse aquí.
PTC, Creo y Creo Parametric son marcas comerciales o marcas comerciales registradas de PTC Inc. o sus subsidiarias en EE. UU. y otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. Intel es una marca comercial de Intel Corporation en los EE. UU. y/u otros países. Linux es una marca registrada de Linus Torvalds en EE. UU. y otros países.
La versión 6.1 ahora incluye una nueva ventana de vista previa de parámetros solicitados, la capacidad de simplificar curvas y superficies en geometría importada y la importación de archivos CAD actualizados para admitir las versiones de archivos CAD más recientes
Vista previa de geometría para sincronización sin conexión
Con la versión 6.1 de LiveLink™ for PTC® Creo® Parametric™, la ventana Synchronize Offline en la interfaz de usuario del software CAD ahora incluye un botón para obtener una vista previa de la geometría para las combinaciones de parámetros en el archivo de solicitud de sincronización. Esta funcionalidad ofrece un botón Build, que calcula automáticamente el diseño para el valor del parámetro seleccionado. Puede utilizarse este botón para ver cada diseño y comprobar que las geometrías válidas se guardarán en el archivo de sincronización.
Simplificación de curvas y superficies
La configuración de Import para archivos CAD 3D ahora incluye una opción Simplify curves and surfaces que se puede usar para simplificar la representación matemática de las entidades geométricas importadas. Por ejemplo, las curvas spline se pueden convertir en curvas rectas o circulares dedicadas. La importación de objetos con esta opción puede mejorar el rendimiento y la confiabilidad de las operaciones geométricas posteriores.
La importación de un modelo de ensamblaje de freno mediante la nueva opción Simplify curves and surfaces convierte, cuando corresponde, la representación matemática subyacente de bordes y caras en una forma analítica más simple.
Importación de archivos CAD actualizados
La funcionalidad de importación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Puede encontrar una tabla con las especificaciones de formatos aquí.
PTC, Creo, and Creo Parametric are trademarks or registered trademarks of PTC Inc. or its subsidiaries in the U.S. and in other countries.
La versión 6.0 trae una nueva funcionalidad de conexión de sincronización, mejoras en la herramienta para Detectar Interferencias, y actualización de la importación de archivos CAD para soportar las más recientes versiones de archivos CAD.
Sincronización fuera de línea
La nueva funcionalidad de Sincronización sin conexión permite la sincronización entre COMSOL® y LiveLink™ for PTC® Creo® Parametric™ cuando se instalan en equipos diferentes. Esto es útil en organizaciones donde los dos paquetes de software diferentes son utilizados por diferentes personas. Utilizando el complemento de LiveLink™ en el interior de LiveLink™ for PTC® Creo® Parametric™, se puede guardar un archivo de sincronización, que puede contener una o varias versiones de la geometría. Luego se puede cargar este archivo de sincronización con la funcionalidad LiveLink™ en un modelo COMSOL, como para calcular barridos paramétricos.
La sincronización sin conexión está disponible en todos los sistemas operativos compatibles con el software COMSOL®. Además de ser instalado por el instalador de COMSOL®, el LiveLink™ add-in también se instalará por el instalador gratuito COMSOL Client, disponible para su descarga desde la web de COMSOL. La instalación del complemento LiveLink™ con el instalador de COMSOL Client habilita la funcionalidad para preparar diseños para sincronización, guardar archivos para sincronización sin conexión y ejecutar aplicaciones de simulación que sincronizan geometría.
Funcionalidad Proyección
La nueva función Proyección , que se encuentra en la pestaña Geometría en 2D o en la pestaña Plano de trabajo para planos de trabajo en 3D, se puede utilizar para proyectar objetos y entidades 3D, como caras, aristas y vértices, en planos de trabajo y geometrías 2D. Puede aprovechar el objeto de curva que resulta de la proyección en otras operaciones de geometría, por ejemplo, como un objeto de construcción que ayuda a crear otros objetos de geometría, o para convertirlo en un objeto sólido para configurar una simulación.
La función Projection 1, resaltada en la secuencia de geometría de arriba, proyecta los objetos resaltados en el plano de trabajo, de modo que se puedan usar al crear el boceto de los canales de enfriamiento en esta geometría de un motor de imanes permanentes.
Visualización mejorada para la herramienta de detección de interferencias
La herramienta Detectar interferencias se ha mejorado para presentar y visualizar mejor las interferencias entre objetos geométricos. Ahora puede utilizarse la casilla de verificación Agrupar por objeto para clasificar las interferencias detectadas por objeto. Anteriormente, la lista estaba ordenada por el tipo de interferencia. A medida que se selecciona una interferencia de la lista, el nuevo valor predeterminado es visualizar solo los objetos que participan en la interferencia en la ventana Gráficos; los demás objetos se ocultan automáticamente. También están disponibles otras opciones de visualización, por ejemplo, para mostrar solo las caras que interfieren.
Importación y exportación de archivos CAD actualizados
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir las versiones más recientes de los formatos de archivo admitidos. Para ver una lista actual de los formatos de archivo CAD admitidos, consulte las secciones Read from File, CAD and Write to File en la tabla de especificaciones CAD.
PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EEUU y en otros países.
La herramienta Detectar interferencias, añadida al menú Suprimir y reparar, puede detectar interferencias entre objetos. Esta herramienta admite objetos sólidos y de superficie como entrada y detecta intersecciones, toques, espacios y contención. Puede verse esta característica demostrada en el modelo tutorial "Creating a Fluid Domain Inside a Solid Structure".
Se detectan varias intersecciones, toques y huecos en este ensamblaje CAD importado, incluyendo información sobre los objetos y las caras involucradas en las interferencias. Los espacios se enumeran junto con la distancia del espacio, y el botón Acercar a selección, facilita la búsqueda de la ubicación de las caras que interfieren en la geometría.
La nueva función Revisar, añadida al menú Suprimir y reparar, se puede utilizar para detectar fallos en objetos CAD. Se puede añadir un nodo Revisar a una secuencia de geometría, como después de una operación Eliminar caras, para confirmar que no quedan problemas después de reemplazar una cara defectuosa.
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para admitir nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
Escritura a archivo
El nuevo modelo tutorial Bracket Optimization minimiza la masa de un soporte que se sincroniza con PTC® Creo® Parametric™ vía la interfaz LiveLink™. Existen límites tanto para la mínima frecuencia natural como a la máxima tensión en una carga estática. El tamaño y posición de una serie de funcionalidades geométricas se han cambiado para optimizar la masa, mientras se han forzado varias restricciones geométricas para mantener la intención del diseño.
La interfaz de usuario de PTC® Creo® Parametric™ que muestra la geometría original y la interfaz de usuario de COMSOL Multiphysics® que muestra el soporte optimizado.
Autodesk, el logo de Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EE.UU. y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EE.UU. y en otros paises. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están relacionados, patrocinados, vinculados o apoyados por estas terceras partes.
Los usuarios de la versión 5.5 encontrarán soporte de la sincronización de propiedades de materiales aplicada en PTC® Creo® Parametric™. Basándose en los datos de material, los nodos Materials se crean en el componente de la funcionalidad LiveLink™, y su selección se configura con el correspondiente material en PTC® Creo® Parametric™. La sincronización de materiales se habilita con una casilla Syncronize material data en la sección Synchronize del nodo LiveLink for PTC Creo Parametric.
Los nodos de material Titanium y Copper se generan durante la sincronización cuando se selecciona la nueva casilla Synchronize material en los ajustes para LiveLink™ for PTC® Creo® Parametric™.
Importación geométrica asociativa
La funcionalidad de importación de archivos CAD ahora soporta importación geométrica asociativa para retener las físicas y otros ajustes en la geometría después de que el fichero se reimporte debido a un diseño actualizado. La importación lee la inforación en los archivos CAD para identificar las entidades geométricas en el archivo. Esta información está disponible habitualmente cuando se importan archivos CAD guardados en el formato nativo o con el software que fue creado.
Selecciones desde materiales, capas y colores
La funcionalidad de importación de archivos CAD ahora genera selecciones basadas en el material y asignaciones de capa de los objetos geométricos, cuando estén disponibles en el archivo CAD. Las selecciones también se generan para colores asignados a entidades geométricas. Las selecciones se listan en la ventana de Ajustes de la funcionalidad Import.
Operación de simplificación para eliminar orificios
Una nueva operación de simplificación (defeaturing) llamada Delete Holes encuentra y elimina orificios cilíndricos cuyos radios sean menores que un número dado que se puede especificar. Después de especificar un radio máximo, un botón Find Holes automáticamente añadirá los orificios apropiados a la lista de selección.
La nueva operación de simplificación Delete Holes es utilizada para encontrar orificios cilíndricos.
La geometría resultante de utilizar la operación Delete Holes
Soporte para nuevas y actualizadas versiones de formato de archivos CAD
La funcionalidad de exportación de archivos CAD ahora soporta escribir geometrías 3D a los siguientes formatos de archivo:
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura desde archivo
Escritura a archivo
ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en los EEUU y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SolidWorks Corp. COMSOL AB y sus subsidiarias y productos no están afiliados con, avalados por, o soportados por estas terceras partes.
La funcionalidad de importación de archivos CAD incluida en este producto ha sido ampliada para soportar las nuevas versiones para algunos de los formatos de archivos soportados.
Actualización del motor geométrico de CAD
CAD Import Module, Design Module y los productos LiveLink™ para CAD utilizan el motor geométrico Parasolid® de Siemens PLM para las operaciones de modelado de sólidos, reparación de geometrías y reducción. (Sin estos productos, se utiliza un motor de modelado geométrico nativo de COMSOL). El módulo CAD Import Module que viene con COMSOL 5.4 incluye una versión actualizada del motor Parasolid. Como resultado, se han solucionado una serie de problemas de estabilidad, que hacen que la importación de modelos CAD y operaciones con sólidos sea más robusta.
La versión 5.3a trae un modelo tutorial actualizado y amplía el soporte de nuevas versiones para ciertos formatos de archivos CAD.
Modelo tutorial actualizado: Electrical heating in a busbar assembly
El modelo tutorial ahora analiza un ensamblaje de barra colectora diseñada para conducir una corriente directa desde una fuente de corriente al ánodo en un proceso de electrolisis. Durante la sincronización, se generan selecciones en el modelo de COMSOL Multiphysics® basadas en los materiales asignados a los componentes en el ensamblaje de PTC® Creo® Parametric™. Las selecciones se utilizan entonces para asignar materiales a la geometría en el modelo de COMSOL. Se ha incluído un barrido paramétrico sobre parámetros bidimensionales en el ensamblaje de PTC® Creo® Parametric™ para estudiar la influencia de la geometría sobre los fenómenos físicos, visualizada en los resultados a través de un gráfico Table Surface.

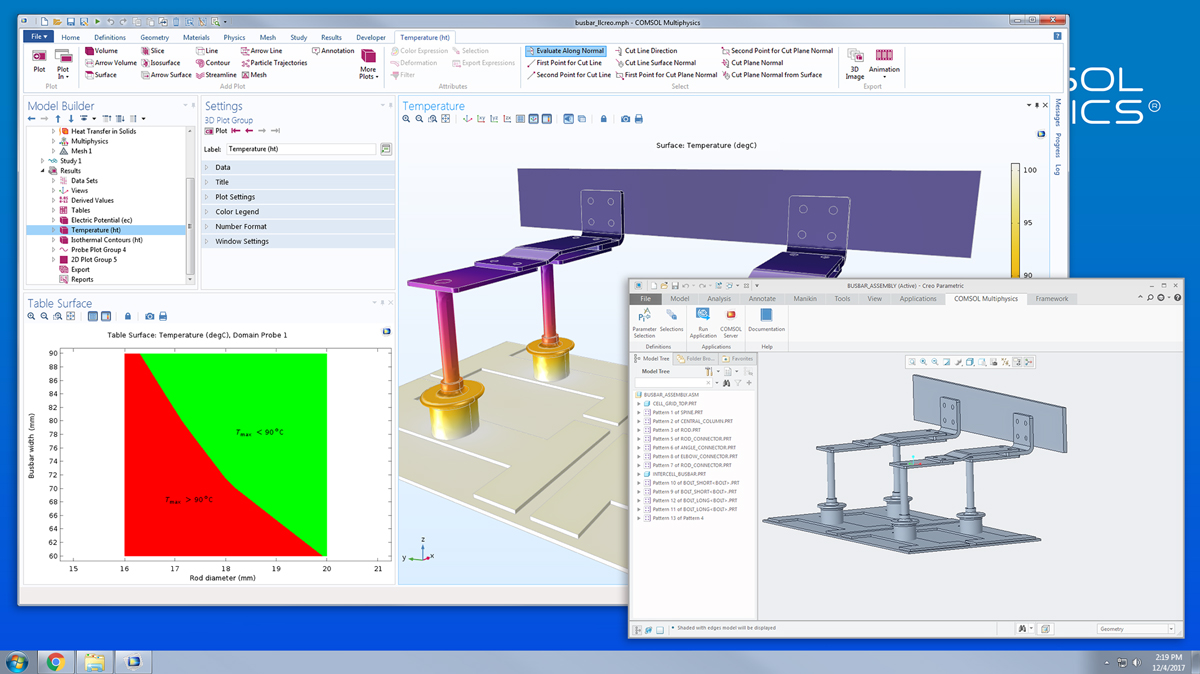

La geometría sincronizada y el gráfico de superficie 3D de la distribución de temperatura en el ensamblaje de la barra colectora. El gráfico 2D generado después del barrido paramétrico puede ayudar en la selección de combinaciones de parámetros geométricos que mantengan la temperatura máxima en los componentes de cobre por debajo del valor máximo deseado, en este caso 90 grados Celsius.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
Escritura en archivo
Vea la lista completa de formatos CAD soportados
Autodesk, the Autodesk logo, y AutoCAD son marcas registradas o marcas de Autodesk, Inc., y/o sus subsidiarias y/o afiliados en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. CATIA es una marca registrada de Dassault Systèmes o sus subsidiarias en EEUU y/o otros países. Parasolid es una marca comercial o marca registrada de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en EEUU y en otros países. PTC, Creo, y Creo Parametric son marcas comerciales o registradas de PTC Inc. o sus subsidiarias en EEUU y en otros países. COMSOL AB y sus subsidiarisas y productos no están afiliados con, avalados, esponsorizados o soportados por los propietarios de estas marcas.
Soporte actualizado para nuevas versiones de formatos de archivo CAD
La funcionalidad e importación y exportación de archivos CAD ha sido ampliada para soportar nuevas versiones para los siguientes formatos de archivo:
Lectura de archivo
Escritura a archivo
Se puede ver una lista completa de formatos de archivo CAD soportados en la tabla de especificaciones CAD de COMSOL.
PTC y Pro/ENGINEER son marcas registradas o marcas comerciales de PTC Inc. o sus subsidiarias en EEUU y en otros países. Autodesk, el logo de Autodesk e Inventor son marcas registradas o marcas comerciales de Autodesk, Inc., y/o sus subsidiarias y/o afiliadas en EEUU y/o otros países. ACIS es una marca registrada de Spatial Corporation. Parasolid y NX son marcas comerciales o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en Estados Unidos y en otros países. SOLIDWORKS es una marca registrada de Dassault Systèmes SOLIDWORKS Corp. COMSOL AB y sus subsidiarias y productos no están afiliadas, apoyadas, patrocinadas o soportadas por los propietarios de estas marcas.
Los usuarios de PTC® Creo® Parametric™ 5.2a podrán conectar a COMSOL Server™ desde el propio PTC® Creo® Parametric™. Ahora también es más fácil realizar el seguimiento de los documentos sincronizados.
Conectar a COMSOL Server™ desde la interfaz de PTC® Creo® Parametric™
Cuando se ha instalado COMSOL® Client, se dispone de un botón para conectar a COMSOL Server™ desde el propio PTC® Creo® Parametric™. Esto significa que se puede navegar y arrancar apps junto con PTC® Creo® Parametric™, incluyendo apps que utilicen geometrías que están sincronizadas con PTC® Creo® Parametric™.

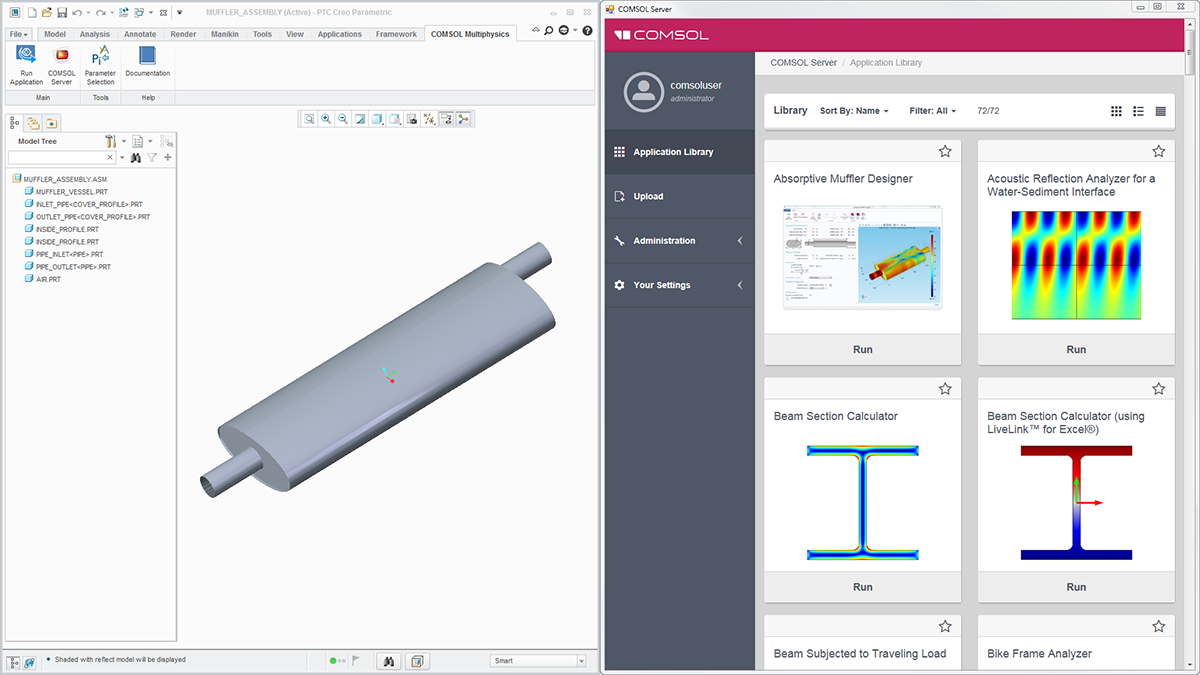

La pestaña de COMSOL Multiphysics® en la interfaz de usuario de PTC® Creo® Parametric™ (izquierda) y la interfaz de COMSOL Server™, que se lanza en un navegador separado (derecha).

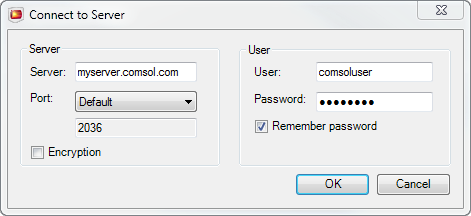

Haciendo clic en el botón de COMSOL Server™ dentro de la interfaz de usuario de PTC® Creo® Parametric™ muestra el cuadro de diálogo Connect to Server, donde se entran los ajustes para conectar a COMSOL Server™.
Seguimiento de documentos sincronizados
Para evitar la sincronización con un documento CAD incorrecto, la interfaz de LiveLink™ for PTC® Creo® Parametric™ ahora mantiene un seguimiento del nombre y camino del archivo, así como la instancia y representación simplificada del diseño del software PTC® Creo® Parametric™ sincronizado. Durante la primera sincronización se recupera y documenta el nombre del archivo. Para subsecuentes sincronizaciones la interfaz selecciona automáticamente el mismo archivo en el software de CAD, mientras el archivo se abra allí, y automáticamente cambia al estado del diseño previamente sincronizado.
Soporte actualizado para nuevas versiones de formatos de archivos CAD
La funcionalidad de importación y exportación de archivos CAD se ha ampliado para soportar nuevas versiones para los siguientes formatos de archivos:
Lectura de archivo
Escritura a archivos
Puede encontrar una lista completa de archivos CAD soportados en la tabla de especificaciones CAD de la web de COMSOL.
PTC, Creo, y Creo Parametric son marcas o marcas registradas de PTC Inc. o sus subsidiarias en EE.UU. y en otros paises. ACIS es una marca registrada de Spatial Corporation. Autodesk, AutoCAD, e Inventor son marcas registradas o marcas de Autodesk, Inc., y/o su subsidiarias y/o afiliadas en EE.UU y/o otros paises. Parasolid y NX son marcas o marcas registradas de Siemens Product Lifecycle Management Software Inc. o sus subsidiarias en los Estados Unidos y en otros paises. SOLIDWORKS y CATIA son marcas registradas de Dassault Systèmes SolidWorks Corp. Todas las marcas listadas aquí son propiedad de sus respectivos propietarios, y COMSOL AB y sus subsidiarias y productos no están afiliados, esponsorizados o respaldados por estos propietarios de marcas.
Para un flujo de trabajo de modelado más eficiente, la interfaz bidireccional, incluida con LiveLink™ for PTC® Creo® Parametric™, ahora sincroniza selecciones para materiales. Especialmente útil cuando se analizan montajes de muchos componentes, esta funcionalidad detecta qué materiales se aplican a los componentes del diseño CAD, y utiliza esta información para crear selecciones en la aplicación COMSOL Multiphysics®. Estas selecciones están disponibles cuando se aplican los ajustes del modelo, por ejemplo, cuando se asignan materiales.
Ahora los tipos de objetos - como sólidos, superficies, curvas, o puntos - pueden ser excluidos de la sincronización cuando se trabaja con la interfaz bidireccional que se incluye con LiveLink™ for Creo® Parametric™. Aunque siempre es posible evitar que los objetos se sincronicen escondiéndolos en el diseño CAD, esta nueva funcionalidad proporciona una manera más rápida para excluir tipos de objetos seleccionados con solo un clic de ratón. La exclusión de objetos puede resultar en una sincronización más rápida para grandes archivos CAD que contengan muchos objetos geométricos que no necesitan tomar parte de la simulación, como superficies de construcción, por ejemplo.
