VisSim/Analyze

VisSim/Analyze permite realizar análisis en el dominio de la frecuencia de los modelos o subsistemas de VisSim. Ayuda a responder a la pregunta... "¿Es estable este sistema?" /BR>
VisSim/Analyze aproxima la dinámica de un sistema no lineal linealizando el sistema en un punto de operación específico. Los sistemas linealizados se pueden representar a través de una función de transferencia o una representación espacio-estado ABCD. Con VisSim/Analyze, se puede acceder fácilmente a la información de la función de transferencia, editar los ceros y los polos y obtener gráficos de Nyquist, Bode y lugar de las raíces.

Se puede, entonces, diseñar un controlador para un modelo de planta a través de la edición interactiva de los ceros y los polos del compensador y observar su comportamiento combinado a través de diagramas de Bode y gráficos del lugar de las raíces. Una vez se obtienen las respuestas deseadas se inserta el bloque controlador posicionador de polos en un diagrama de VisSim.

El controlador posicionador de polos preliminar se conecta a un modelo de planta creando un lazo de control directo o retroalimentado. Se corre la simulación en VisSim y los resultados de la simulación se pueden ver fácilmente en forma de gráficos. La estabilidad del sistema en lazo cerrado se puede determinar utilizando diagramas de Nyquist.

VisSim/Analyze permite analizar modelos de sistemas o sus subsistemas y obtener representaciones espacio-estado y el lugar de polos-ceros de sistemas complejos. Cuando se requieren análisis en el dominio de la frecuencia, VisSim/Analyze genera diagramas de Bode, Nyquist y lugar de las raíces.

VisSim/Analyze también posee una opción de diseño de compensadores que permite el diseño interactivo de sistemas de control realimentados. Los ceros y los polos de la función de transferencia del compensador se editan en una ventana flotante. Como respuesta, VisSim/Analyze actualiza automáticamente los diagramas de Bode y lugar de las raíces del sistema combinado planta-compensador para reflejar los efectos de la manipulación de los polos y los ceros. Una vez obtenida las características de respuesta deseadas, el compensador puede ser incluido en el diagrama de VisSim.

Características:

• Aproxima las dinámicas no lineales de los sistemas mediante la linealización del sistema alrededor de un punto de operación específico.
• Formato matriz espacio-estado ABCD (pantalla o fichero exportación .M/.MAT)
• Perturbación numérica para linealización de sistemas espacio-estado ABCD SISO
• Calcula información de la función de transferencia, incluyendo los polinomios del numerador y del denominador en potencias del plano s; ganancia, ubicación de ceros y polos; y eliminación de errores de redondeo numérico.

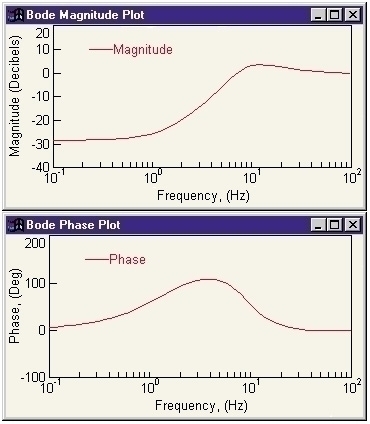

• Cálculo de diagramas de Bode fase/amplitud, lugar de las raíces, y diagramas de Nyquist.
• Diseño interactivo de compensadores.

VisSim/Analyze es una librería de funciones que se añade al entorno de VisSim y funciona para todas las plataformas Windows.
